একটি ক্যাপাসিটর সার্কিটে ওভারলোড এবং শর্ট-সার্কিট সুরক্ষা: আপস্ট্রিম সার্কিট ব্রেকার এবং CJ19 সিরিজের ক্যাপাসিটর সুইচিং কন্টাক্টরের মধ্যে সুরক্ষা সমন্বয় কীভাবে অর্জন করবেন?

কম-ভোল্টেজ প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ সিস্টেমে, সুরক্ষা সমন্বয় হল সিস্টেমের নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য মূল গবেষণা বিষয়। চীনে লো-ভোল্টেজ প্রতিক্রিয়াশীল পাওয়ার ক্ষতিপূরণ সরঞ্জামের পেশাদার প্রস্তুতকারক হিসাবে, গেইউ ইলেকট্রিক আজ আলোচনা করতে যাচ্ছে কিভাবে আপস্ট্রিম সার্কিট ব্রেকার এবং ডাউনস্ট্রিমের মধ্যে সুরক্ষা সমন্বয়CJ19 সিরিজ ক্যাপাসিটর সুইচিং contactorক্যাপাসিটর স্যুইচিং সার্কিটে সরাসরি সমগ্র ক্ষতিপূরণ সিস্টেমের স্থায়িত্ব এবং এমনকি সমগ্র বিদ্যুৎ বিতরণ ব্যবস্থাকে প্রভাবিত করে।

সুরক্ষা সমন্বয়ের মূল উদ্দেশ্য

সুরক্ষা সমন্বয়ের মূল উদ্দেশ্য হল ফল্ট পয়েন্টের নিকটতম সুরক্ষা ডিভাইসটি প্রথমে পদক্ষেপ নেয় তা নিশ্চিত করা, যার ফলে ত্রুটির ক্ষেত্রটিকে সম্ভাব্য ক্ষুদ্রতম ইউনিটে সীমাবদ্ধ করা। একটি ক্যাপাসিটর সার্কিটে, এর অর্থ হল যখন ক্যাপাসিটর বা সুইচ সার্কিট নিজেই ওভারলোড বা শর্ট সার্কিট অনুভব করে, তখন ক্যাপাসিটরের জন্য বিশেষভাবে কনফিগার করা আপস্ট্রিম সার্কিট ব্রেকারটি অবিলম্বে ত্রুটিটি কেটে ফেলতে হবে এবং CJ19 সিরিজের কন্টাক্টরগুলি, নির্বাহী উপাদান হিসাবে, সার্কিট ব্রেকারের সুরক্ষার অধীনে নিরাপদে কাজ করা উচিত এবং আন্তঃপ্রবাহের জন্য দায়ী হওয়া উচিত নয়। এই শ্রেণিবিন্যাস ক্রিয়া লজিক শুধুমাত্র ত্রুটিপূর্ণ সার্কিটের মূল সরঞ্জামগুলিকে রক্ষা করে না বরং সিস্টেমের অন্যান্য সমস্ত অ-ত্রুটিযুক্ত সরঞ্জামগুলির অবিচ্ছিন্ন বিদ্যুৎ সরবরাহকেও রক্ষা করে৷

একটি সার্কিট ব্রেকার ভূমিকা এবং নির্বাচন

আপস্ট্রিম সার্কিট ব্রেকার এই সুরক্ষা সমন্বয় সম্পর্কের "চূড়ান্ত রক্ষক" এর ভূমিকা পালন করে। এর নির্বাচন দুটি মৌলিক প্রয়োজনীয়তা পূরণ করতে হবে। প্রথম প্রয়োজনীয়তা হল যে এর রেট করা কারেন্ট ক্যাপাসিটরের রেট করা কারেন্ট বহন করতে সক্ষম হওয়া উচিত এবং সুরেলা পরিবেশে সম্ভাব্য ওভারকারেন্ট প্রভাবকে বিবেচনায় নেওয়া উচিত। সাধারণত, একটি নির্দিষ্ট মার্জিন সংরক্ষিত করা উচিত। দ্বিতীয় প্রয়োজনীয়তা হল যে এর শর্ট-সার্কিট ব্রেকিং ক্ষমতা অবশ্যই ইনস্টলেশন পয়েন্টে প্রত্যাশিত শর্ট-সার্কিট কারেন্টের চেয়ে বেশি হতে হবে। আরও গুরুত্বপূর্ণ, সার্কিট ব্রেকারের ট্রিপিং চরিত্রগত বক্ররেখাকে ক্যাপাসিটর সার্কিটের বৈশিষ্ট্যের সাথে মিলতে হবে। যখন ক্যাপাসিটরটি চালু বা বন্ধ করা হয়, তখন একটি সার্জ কারেন্ট তৈরি হবে, যার মান রেট করা বর্তমানের কয়েকগুণ হতে পারে, কিন্তু সময়কাল অত্যন্ত কম। অতএব, সার্কিট ব্রেকারে ত্রুটি ছাড়াই এই স্বল্প-মেয়াদী ঢেউ কারেন্ট সহ্য করার ক্ষমতা থাকা উচিত। সাধারণত, যথাযথ বিলম্বের বৈশিষ্ট্য সহ একটি মডেল নির্বাচন করা উচিত যাতে এটি নিশ্চিত করা যায় যে এটি শুধুমাত্র তখনই নির্ভরযোগ্যভাবে কাজ করে যখন ক্রমাগত ওভারলোড বা শর্ট-সার্কিট ত্রুটি থাকে। একটি CJ19 সিরিজ যোগাযোগকারীর অবস্থান এবং সমন্বয়

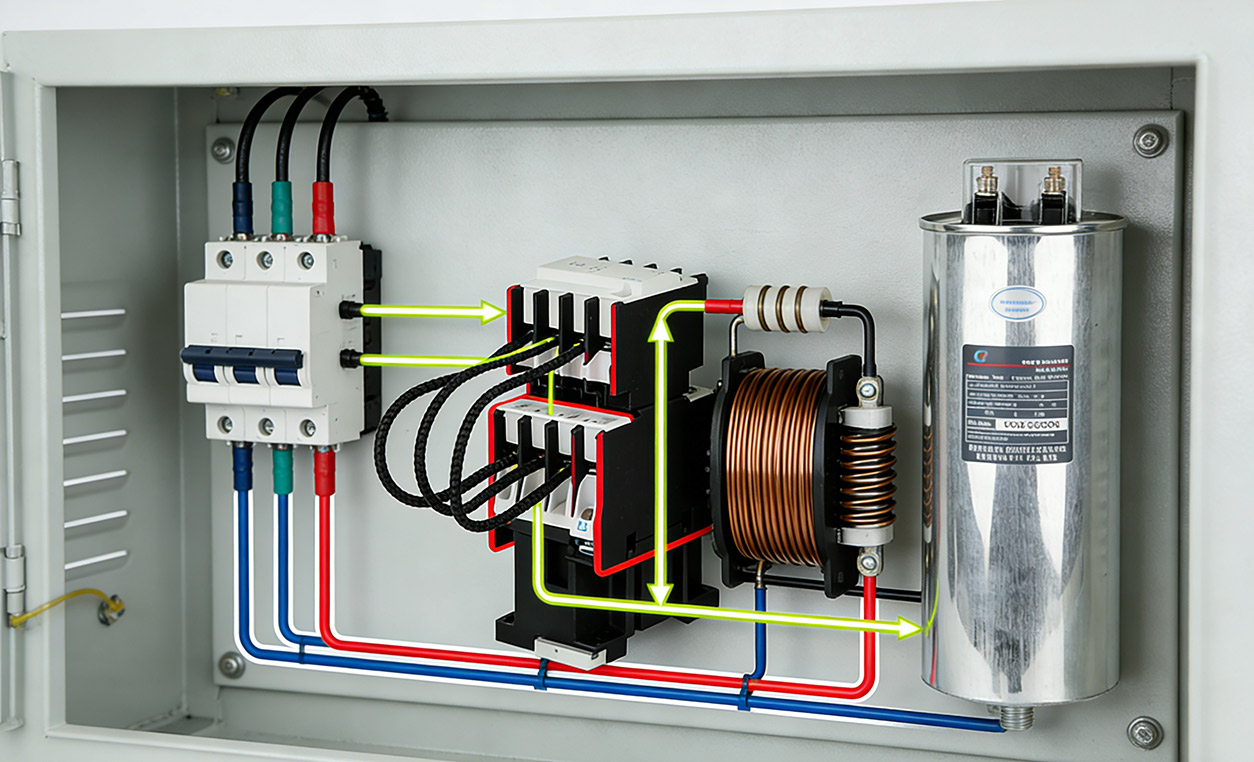

CJ19 সিরিজের ক্যাপাসিটর স্যুইচিং কন্টাক্টর একটি "ফল্ট ইন্টারপ্টিং ডিভাইস" এর পরিবর্তে "বুদ্ধিমান সুইচিং এক্সিকিউটর" হিসাবে ডিজাইন করা হয়েছে। এটি সার্কিট ব্রেকার সুরক্ষার সাথে সহযোগিতা করে, প্রধানত কার্যকরী পরিপূরকতা এবং সময় সমন্বয়ের মাধ্যমে। CJ19 সিরিজের কন্টাক্টর সাধারণত এর অভ্যন্তরীণ কাঠামোর মধ্যে ইনরাশ কারেন্টকে দমন করার জন্য একটি প্রতিরোধক বা একটি ইন্ডাক্টর অন্তর্ভুক্ত করে। এর কাজ হল ক্যাপাসিটরের নন-ইনরাশ কারেন্ট সংযোগ সম্পূর্ণ করা এবং সার্কিট ব্রেকার বন্ধ থাকা অবস্থায় এবং সুরক্ষা প্রতিষ্ঠিত অবস্থায় স্বাভাবিক সংযোগ বিচ্ছিন্ন করা। যখন ক্যাপাসিটর সার্কিটে একটানা ওভারলোড বা শর্ট সার্কিট থাকে, তখন আপস্ট্রিম সার্কিট ব্রেকারকে সংযোগ বিচ্ছিন্ন করা উচিত। CJ19 সিরিজের কন্টাক্টরের ডিজাইনে, আপস্ট্রিম সার্কিট ব্রেকার সম্পূর্ণরূপে ত্রুটি পরিষ্কার না করা পর্যন্ত শর্ট-সার্কিট কারেন্ট ইলেক্ট্রোডাইনামিক প্রভাবের একটি নির্দিষ্ট মাত্রা সহ্য করার ক্ষমতাকে বিবেচনা করা হয়েছে, যা CJ19 সিরিজের কন্টাক্টর এবং সার্কিট ব্রেকারের মধ্যে সুরক্ষা বৈশিষ্ট্যগুলির প্যাসিভ সমন্বয় প্রতিফলিত করে।

সুরক্ষা সমন্বয়ের জন্য পদ্ধতিগত বিবেচনা

শুধুমাত্র উপাদানগুলির সহজ সংযোজন নিখুঁত সুরক্ষা সমন্বয় অর্জন করতে পারে না; পরিবর্তে, একটি সিস্টেমের নকশা এবং যাচাইকরণ প্রক্রিয়াই একমাত্র উপায়। এতে পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের শর্ট-সার্কিট ক্ষমতার সঠিক গণনা, ক্যাপাসিটর সার্কিটের প্রতিবন্ধকতা বৈশিষ্ট্যের বিশ্লেষণ এবং সম্পূর্ণ ফল্ট ক্লিয়ারেন্স টাইমিং সিকোয়েন্স বিবেচনা করা জড়িত। একটি ভাল-পরিকল্পিত ক্ষতিপূরণ ব্যবস্থা নিশ্চিত করতে পারে যে কন্টাক্টর থেকে সার্কিট ব্রেকার পর্যন্ত সমস্ত সংযোগের পর্যাপ্ত গতিশীল এবং তাপীয় স্থিতিশীলতা রয়েছে, যা ত্রুটি শক্তিকে নিরাপদে নির্দেশিত করতে সক্ষম করে এবং সুরক্ষা ক্রিয়াটি ঘটার পর খুব অল্প সময়ের মধ্যে কেটে যায়।

Geyue ইলেকট্রিকের সমাধান এবং পেশাগত প্রতিশ্রুতি

Geyue ইলেকট্রিক কম ভোল্টেজ প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ সিস্টেমের নিরাপদ অপারেশন জন্য সুরক্ষা সমন্বয়ের তাত্পর্য অবিকল স্বীকৃত হয়েছে. অতএব, আমরা CJ19 সিরিজের ক্যাপাসিটর ট্রান্সফার কন্টাক্টর তৈরি করেছি, যা এই সুরক্ষা ব্যবস্থাটি অর্জনের জন্য সাবধানতার সাথে ডিজাইন করা হয়েছে। আমাদের CJ19 সিরিজের কন্টাক্টরগুলি উচ্চ-মানের সামগ্রী দিয়ে তৈরি এবং তাদের পরিচিতির স্থায়িত্ব এবং বৈদ্যুতিক জীবনকাল নিশ্চিত করার জন্য বিশেষ কৌশলগুলির মাধ্যমে প্রক্রিয়াজাত করা হয়। অন্তর্নির্মিত ঢেউ বর্তমান দমন প্রক্রিয়া কার্যকরভাবে আপস্ট্রিম সার্কিট ব্রেকারের প্রভাব কমাতে পারে, সুরক্ষা সমন্বয়ের জন্য অনুকূল হার্ডওয়্যার পরিস্থিতি তৈরি করে।

আরও গুরুত্বপূর্ণ, গেইউ ইলেকট্রিকের প্রযুক্তিগত দলটির গভীর সিস্টেম বিশ্লেষণ ক্ষমতা রয়েছে। আমরা গ্রাহকদের সার্কিট ব্রেকার নির্বাচন এবং সুরক্ষা সেটিং মান যাচাই সহ তাদের নির্দিষ্ট পাওয়ার ডিস্ট্রিবিউশন প্যারামিটারের উপর ভিত্তি করে সামগ্রিক সমাধান ডিজাইন করতে সহায়তা করতে পারি। আমাদের স্বয়ংক্রিয় উত্পাদন লাইন এবং সম্পূর্ণ মান নিয়ন্ত্রণ ব্যবস্থা কর্মের মাধ্যমে একটি অঙ্গীকার করেছে। তারা প্রতিটি CJ19 সিরিজের ক্যাপাসিটর সুইচিং কন্টাক্টর এবং উত্স থেকে অন্যান্য উপাদানগুলির ধারাবাহিকতা এবং উচ্চ নির্ভরযোগ্যতা নিশ্চিত করে, প্রকৃত অপারেশন চলাকালীন উচ্চ-স্তরের সুরক্ষা ডিভাইসগুলির সাথে সমন্বয় করে কাজ করতে এবং লো-ভোল্টেজের প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ সিস্টেমে একটি কঠিন সুরক্ষা বাধা তৈরি করতে সক্ষম করে। যদি কোন প্রয়োজনীয়তা আছে, যোগাযোগ করুনinfo@gyele.com.cn. আমরা আপনার লো-ভোল্টেজ প্রতিক্রিয়াশীল পাওয়ার ক্ষতিপূরণ প্রকল্পের জন্য যেকোনো সমস্যা সমাধানের জন্য উন্মুখ।
