একটি বুদ্ধিমান প্রতিক্রিয়াশীল শক্তি স্বয়ংক্রিয় ক্ষতিপূরণ কন্ট্রোলারের সাথে মেলে কীভাবে বৈজ্ঞানিকভাবে একটি এসি কন্টাক্টর বা যৌগিক সুইচ নির্বাচন করবেন?

ভূমিকা

লো-ভোল্টেজ প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ ডিভাইসে, বুদ্ধিমান কন্ট্রোলারের স্যুইচিং কমান্ডগুলিকে অবশ্যই অ্যাকচুয়েটরগুলির মাধ্যমে প্রয়োগ করতে হবে।এসি কন্টাক্টরএবং সম্মিলিত সুইচগুলি বর্তমানে সবচেয়ে উপযুক্ত প্রযুক্তিগত সমাধান। এই নিবন্ধটি পদ্ধতিগতভাবে এই দুটি সমাধানের অপারেটিং নীতি, কর্মক্ষমতা পার্থক্য এবং প্রকল্পের প্রযোজ্যতা বিশ্লেষণ করে।

অপারেটিং নীতির মধ্যে অপরিহার্য পার্থক্য

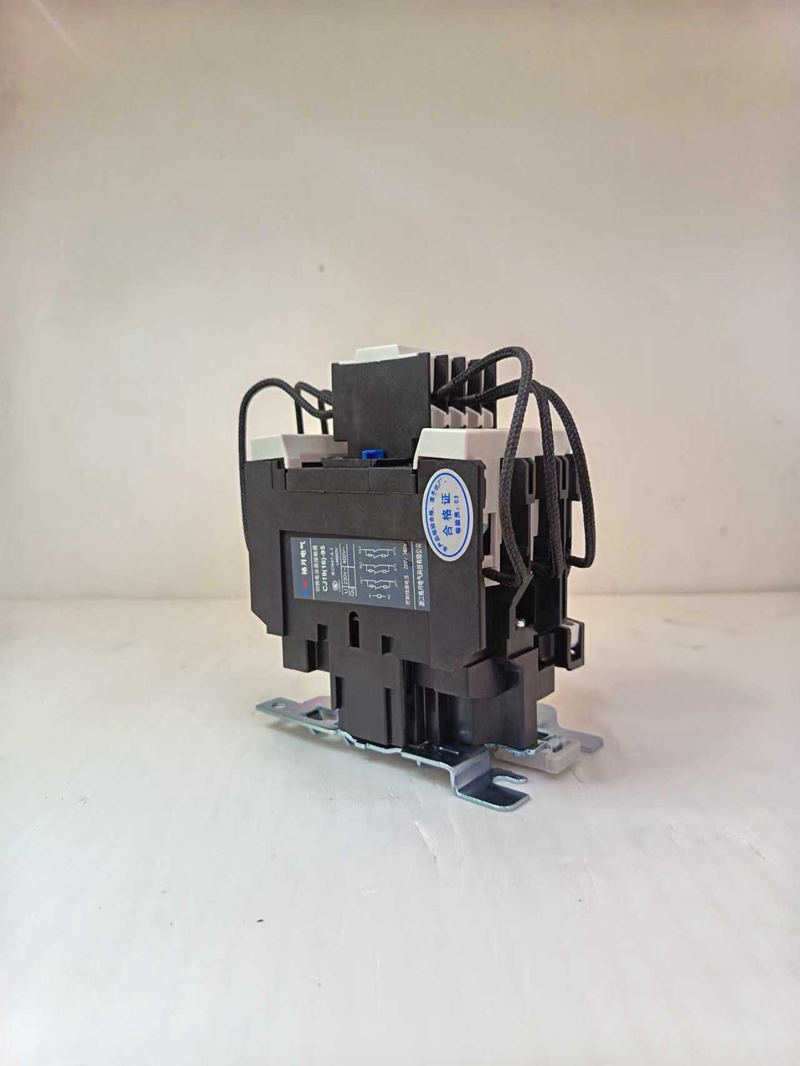

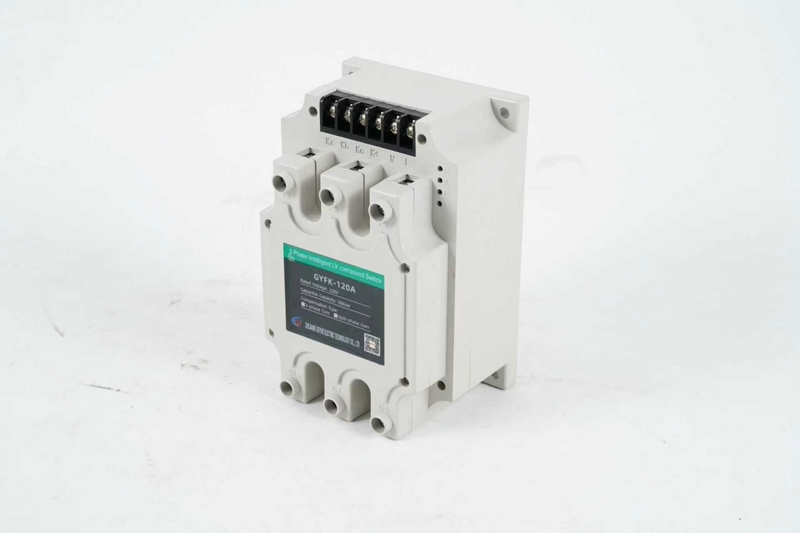

এসি কন্টাক্টরগুলি একটি ইলেক্ট্রোম্যাগনেটিক যান্ত্রিক কাঠামো ব্যবহার করে, যোগাযোগগুলিকে সক্রিয় করার জন্য কয়েলকে শক্তি দিয়ে উত্পন্ন চৌম্বকীয় বল ব্যবহার করে, যার ফলে সার্কিট সংযোগ এবং সংযোগ বিচ্ছিন্ন হয়। এই অপারেশন একটি লক্ষণীয় যান্ত্রিক শব্দ এবং arcing দ্বারা অনুষঙ্গী হয়.যৌগিক সুইচএকটি হাইব্রিড "thyristor + contactor" ডিজাইন ব্যবহার করুন। থাইরিস্টরগুলি প্রথমে পরিচালনা করে যখন ভোল্টেজ শূন্য অতিক্রম করে, তারপর কন্টাক্টররা মূল সার্কিট সংযোগটি সম্পূর্ণ করে এবং অবশেষে থাইরিস্টরগুলি নিষ্ক্রিয় করা হয়। এই অপারেটিং মেকানিজম সত্য ইনরাশ-মুক্ত সুইচিং অর্জন করে।

প্রযুক্তিগত কর্মক্ষমতা ব্যাপক তুলনা

কন্টাক্টর স্যুইচিং বৈশিষ্ট্যগুলি নির্দেশ করে যে কন্টাক্টর অপারেশন রেট করা বর্তমানের 20-40 গুণ ক্লোজিং ইনরাশ কারেন্ট তৈরি করে। যদিও এটি বর্তমান-সীমাবদ্ধ চুল্লি দিয়ে দমন করা যেতে পারে, এটি এখনও পাওয়ার গ্রিড এবং ক্যাপাসিটারগুলিতে প্রভাব ফেলতে পারে।যৌগিক সুইচজিরো-ক্রসিং সুইচিং অর্জন করুন, ইনরাশ কারেন্টকে রেট করা কারেন্টের দ্বিগুণেরও কম সীমাবদ্ধ করে, উল্লেখযোগ্যভাবে সরঞ্জামের আয়ু বাড়ায়। প্রতিক্রিয়ার গতির পরিপ্রেক্ষিতে, যোগাযোগকারীদের অ্যাকচুয়েশন সম্পূর্ণ করার জন্য 10-20ms প্রয়োজন, যখন একটি ইনরাশ-মুক্ত স্যুইচিং সুইচের থাইরিস্টর 1-2ms এর মধ্যে প্রতিক্রিয়া জানায়, এটি দ্রুত ওঠানামা লোড সহ অ্যাপ্লিকেশনগুলির জন্য বিশেষভাবে উপযুক্ত করে তোলে।

অর্থনৈতিক বিশ্লেষণ

এসি কন্টাক্টরইনরাশ-মুক্ত সুইচগুলির মাত্র এক-তৃতীয়াংশ থেকে অর্ধেক সংগ্রহের খরচ সহ একটি উল্লেখযোগ্য মূল্য সুবিধা প্রদান করে। যাইহোক, ঘন ঘন স্যুইচিং রক্ষণাবেক্ষণ খরচ উল্লেখযোগ্যভাবে বৃদ্ধি করে। যদিও ইনরাশ-মুক্ত সুইচগুলির জন্য প্রাথমিক বিনিয়োগ বেশি হতে পারে, তাদের 100,000 এর বেশি চক্রের বৈদ্যুতিক জীবনকাল এবং কাছাকাছি-রক্ষণাবেক্ষণ-মুক্ত অপারেশন তাদের জীবদ্দশায় উচ্চতর অর্থনৈতিক সুবিধা প্রদান করে। অতএব, 50 টিরও বেশি দৈনিক সুইচিং অপারেশন সহ পরিস্থিতিতে, ইনরাশ-মুক্ত সুইচগুলি আরও লাভজনক পছন্দ।

সাধারণ অ্যাপ্লিকেশন পরিস্থিতি বিশ্লেষণ করা

ধাতুবিদ্যা এবং ঢালাইয়ের মতো প্রভাব লোড সহ অ্যাপ্লিকেশনগুলির জন্য, একটি নো-ইনরাশ কারেন্ট স্যুইচিং সমাধান সুপারিশ করা হয়। এর দ্রুত প্রতিক্রিয়া কার্যকরভাবে প্রতিক্রিয়াশীল শক্তি পরিবর্তনগুলি ট্র্যাক করে এবং সিস্টেম ভোল্টেজের ওঠানামা এড়ায়। বাণিজ্যিক ভবন এবং আবাসিক এলাকার জন্য যেখানে প্রতিদিন 20 টিরও কম সুইচিং চক্র রয়েছে, উচ্চ-পারফরম্যান্স ক্যাপাসিটর স্যুইচিং কন্টাক্টরগুলি সবচেয়ে সাশ্রয়ী বিকল্প। গুরুতর হারমোনিক্স সহ পরিবেশে (THvD > 8%), একটি 7% প্রতিক্রিয়া অনুপাত সহ একটি অ্যান্টি-হারমোনিক ক্ষতিপূরণ ডিভাইস, একটি ডেডিকেটেড কন্টাক্টরের সাথে মিলিত, অগ্রাধিকার দেওয়া উচিত।

ইনস্টলেশন এবং কমিশনিং মূল পয়েন্ট

contactors ইনস্টল করার সময়, পর্যাপ্ত তাপ অপচয় ক্লিয়ারেন্স নিশ্চিত করুন। এটি বাঞ্ছনীয় যে সংলগ্ন উপাদানগুলি কমপক্ষে 20 মিমি দূরে থাকা উচিত। ইনরাশ কারেন্ট সুইচের জন্য, তাপ অপচয়ের অবস্থার দিকে বিশেষ মনোযোগ দিন। যদি পরিবেষ্টিত তাপমাত্রা 40 ডিগ্রি সেলসিয়াসের বেশি হয়, তাহলে ডিরেটিংয়ের প্রয়োজন হয়। কন্ট্রোলার প্যারামিটার সেটিংস অবশ্যই অ্যাকচুয়েটরের সাথে মেলে: কন্টাক্টর ব্যবহার করার সময়, 1-2 সেকেন্ডের সুইচিং বিলম্ব সেট করুন, যখন ইনরাশ কারেন্ট সুইচগুলির জন্য, 0.5-1 সেকেন্ডের একটি সেটিং গ্রহণযোগ্য। সমস্ত বৈদ্যুতিক তারের অত্যধিক যোগাযোগ প্রতিরোধের দ্বারা সৃষ্ট অত্যধিক উত্তাপের ক্ষতি প্রতিরোধ করতে নিরাপদ এবং নির্ভরযোগ্য হতে হবে।

রক্ষণাবেক্ষণ এবং মেরামত

প্রতি ছয় মাসে যোগাযোগকারীদের পরিদর্শন করা উচিত। পরিচিতিগুলি প্রতিস্থাপন করুন যখন সিলভার পয়েন্টের বেধ তার মূল বেধের 1/3 কম হয়। ইনরাশ কারেন্ট সুইচের জন্য, তাপ অপচয়ের উপর নজর রাখুন এবং সঠিক ফ্যানের অপারেশন নিশ্চিত করতে নিয়মিতভাবে জমে থাকা ধুলো পরিষ্কার করুন। সমাধান যাই হোক না কেন, প্রতি মাসে ক্যাপাসিটরের ক্ষমতার পরিবর্তন পরীক্ষা করার এবং ধারণক্ষমতা 5%-এর বেশি হলে ক্যাপাসিটর প্রতিস্থাপন করার পরামর্শ দেওয়া হয়।

কীভাবে সঠিক সংমিশ্রণটি চয়ন করবেন

নির্বাচনের সিদ্ধান্তে নিম্নলিখিত বিষয়গুলিকে ব্যাপকভাবে বিবেচনা করা উচিত: লোড ফ্রিকোয়েন্সি, বিনিয়োগের বাজেট, রক্ষণাবেক্ষণের ক্ষমতা এবং পাওয়ার মানের প্রয়োজনীয়তা। সাধারণভাবে বলতে গেলে, যদি বাজেট পর্যাপ্ত হয় এবং আবেদনের চাহিদা থাকে, তাহলে একটি নন-ইনরাশ কারেন্ট সুইচ নির্বাচন করা উচিত। বাজেট সীমিত হলে এবং আবেদন বিরল হলে, একটি ডেডিকেটেড কন্টাক্টর নির্বাচন করা উচিত। সমালোচনামূলক অ্যাপ্লিকেশনের জন্য, একটি হাইব্রিড সমাধান ডিজাইন করা যেতে পারে, বেসলোড লোডের জন্য কন্টাক্টর ব্যবহার করে এবং ওঠানামা লোডের জন্য নন-ইনরাশ কারেন্ট সুইচ ব্যবহার করে, অর্থনীতি এবং নির্ভরযোগ্যতার মধ্যে সর্বোত্তম ভারসাম্য অর্জন করে।

উপসংহার

এসি কন্টাক্টরএবং ইনরাশ-মুক্ত সুইচগুলির প্রত্যেকটির নিজস্ব অ্যাপ্লিকেশন রয়েছে এবং এখানে কোন পরম শ্রেষ্ঠত্ব বা নিকৃষ্টতা নেই। সঠিক পছন্দের জন্য প্রকৃত অপারেটিং অবস্থার উপর ভিত্তি করে একটি ব্যাপক মূল্যায়ন প্রয়োজন, প্রাথমিক বিনিয়োগ এবং অপারেটিং এবং রক্ষণাবেক্ষণ খরচ বিবেচনা করে। প্রযুক্তির ক্রমাগত উন্নতির সাথে, আমরা বিশ্বাস করি যে বিভিন্ন ব্যবহারকারীদের ব্যক্তিগতকৃত চাহিদা মেটাতে ভবিষ্যতে আরও উদ্ভাবনী সমাধান আবির্ভূত হবে।
