সিজে 19 এসি কন্টাক্টর কীভাবে বৈদ্যুতিক সিস্টেমটি চালিত করে?

আপনার কর্মশালায় আপনার সরঞ্জামগুলি প্রায়শই ভেঙে যায়? উদাহরণস্বরূপ, যখন মোটরটি শুরু হয়, এসি কন্টাক্টর স্পার্কস এবং প্রতি কয়েক মাসে প্রতিস্থাপন করা প্রয়োজন, বা ক্যাপাসিটার প্রায়শই বাল্জ করে এবং সময়মতো প্রতিস্থাপন করা প্রয়োজন। এই ব্যর্থতাগুলি এর ভুল নির্বাচনের কারণে ঘটেএসি কন্টাক্টর, বৈদ্যুতিক সরঞ্জামগুলির মূল নিয়ন্ত্রণ উপাদান। সঠিক এসি কন্টাক্টর নির্বাচন করা সরঞ্জামগুলির জীবনকে ব্যাপকভাবে বাড়িয়ে তুলতে পারে। এসি কন্টাক্টরের সিরামিক অর্ক নিভে যাওয়া কভারটি অত্যন্ত উচ্চ তাপমাত্রা আর্কগুলির প্রভাবকে সহ্য করতে পারে এবং কার্যকরভাবে বড় স্রোতগুলি কেটে ফেলতে পারে। বিশেষভাবে তৈরি রৌপ্য খাদ যোগাযোগগুলি খুব টেকসই, এসি কন্টাক্টরকে অতিরিক্ত দীর্ঘ জীবন দেয়। সর্বাধিক গুরুত্বপূর্ণ, এসি কন্টাক্টর এবং কন্ট্রোলার ক্যাপাসিটার একসাথে পাওয়ার ফ্যাক্টরটি উন্নত করতে এবং অপ্রয়োজনীয় বিদ্যুৎ ক্ষতি হ্রাস করতে একসাথে কাজ করে।

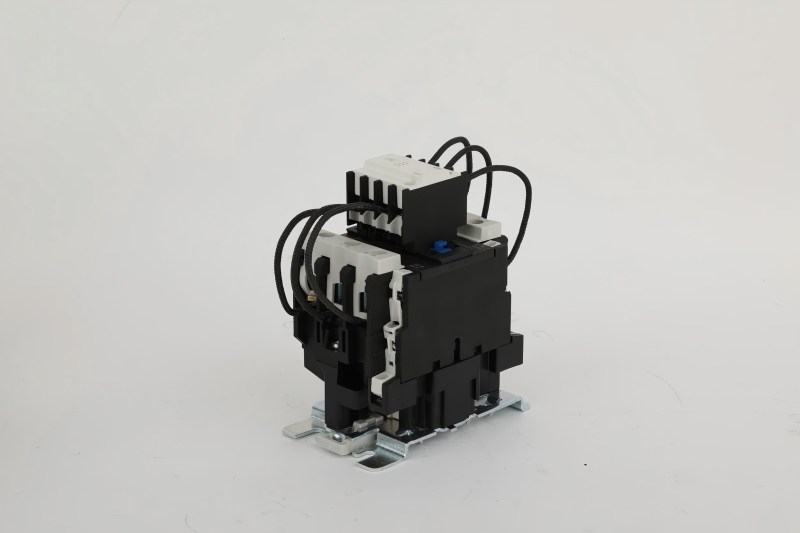

সিজে 19 এসি কন্টাক্টর কী?

সিজে 19 এসি কন্টাক্টর হ'ল কম ভোল্টেজ ক্ষতিপূরণ মন্ত্রিসভায় একটি স্বয়ংক্রিয় সুইচ ডিভাইস। এটি মূলত তিনটি মূল পরিচিতি, বৈদ্যুতিন চৌম্বকীয় কয়েল এবং এআরসি নিভেটিং সিস্টেমের সমন্বয়ে গঠিত। এর মূল ফাংশনটি মোটর, বৈদ্যুতিক হিটার এবং অন্যান্য সরঞ্জামগুলির শক্তি চালু এবং বন্ধ নিয়ন্ত্রণ করা।

এটা কিভাবে কাজ করে?

যখন বৈদ্যুতিন চৌম্বকীয় কয়েলএসি কন্টাক্টরউত্সাহিত হয়, চৌম্বকীয় শক্তি এটিতে উত্পন্ন হবে, যা অভ্যন্তরীণ আয়রন কোরকে আকর্ষণ করে এবং আয়রন কোর মূল পরিচিতিগুলির তিনটি সেটকে চালিত করে যতক্ষণ না তারা সম্পূর্ণরূপে কম যোগাযোগের প্রতিরোধের পথ গঠনের জন্য বন্ধ থাকে। মূল সার্কিট কারেন্টটি বন্ধ মূল পরিচিতিগুলির মাধ্যমে এটি পরিচালনা করার অনুমতি দেওয়ার জন্য লোড ডিভাইসে সুচারুভাবে প্রবাহিত হয়।

যখন কয়েলটির বিদ্যুৎ সরবরাহ কেটে ফেলা হয়, তখন বৈদ্যুতিন চৌম্বকীয় আকর্ষণ তাত্ক্ষণিকভাবে অদৃশ্য হয়ে যায় এবং রিসেট বসন্তের শক্তির উপর নির্ভর করে, আয়রন কোর এবং মূল পরিচিতিগুলি দ্রুত পৃথক হবে, জোর করে লোড কারেন্টকে সংযোগ বিচ্ছিন্ন করবে। পরিচিতিগুলি পৃথক করা হলে বর্তমান স্পার্কগুলি উত্পন্ন হবে, তবেএসি কন্টাক্টরএকটি অর্ক নিভে যাওয়া সিস্টেম দিয়ে সজ্জিত। সিরামিক অর্ক নিভে যাওয়া কভারটি চাপের উচ্চ তাপমাত্রার বিকিরণ এবং গ্যাসের চাপকে প্রতিরোধ করে। অন্তর্নির্মিত ধাতব শীটটি জোর করে শীতলকরণ এবং নিভে যাওয়া স্পার্কগুলির জন্য দীর্ঘ চাপটি একাধিক সংক্ষিপ্ত আর্কগুলিতে কাটতে পারে, কার্যকরভাবে যোগাযোগের ধাতব দ্রবীভূতকরণ এবং স্প্ল্যাশিংকে বাধা দেয়, যার ফলে যোগাযোগগুলি তাদের জীবন জ্বলানো এবং প্রসারিত করা থেকে রক্ষা করে।

এসি যোগাযোগকারীগুলি কীভাবে করেন,স্বয়ংক্রিয় শক্তি ফ্যাক্টর নিয়ামক, পাওয়ার ক্যাপাসিটার এবং সিরিজ চুল্লি একসাথে কাজ করে?

লো-ভোল্টেজ রিঅ্যাকটিভ পাওয়ার ক্ষতিপূরণ সিস্টেমে, নিয়ামক, এসি কন্টাক্টর, ক্যাপাসিটার এবং চুল্লি একসাথে বৈদ্যুতিক শক্তি ব্যবহারের দক্ষতা উন্নত করতে একসাথে কাজ করে।

প্রথমত, নিয়ামকটি মূলত পাওয়ার গ্রিডের অবস্থা পর্যবেক্ষণ এবং ক্রমাগত সিস্টেমের প্রকৃত পাওয়ার ফ্যাক্টর পরিমাপ করার জন্য দায়বদ্ধ। যখন পাওয়ার ফ্যাক্টরটি সেট মানের চেয়ে কম বলে প্রমাণিত হয়, তখন নিয়ামক এসি কন্টাক্টরের অপারেটিং কয়েলটিতে একটি সংযোগ সংকেত আউটপুট দেবে। তারপরে, এসি কন্টাক্টর কন্ট্রোলারের কাছ থেকে সংকেত পাওয়ার পরে, এর বৈদ্যুতিন চৌম্বকীয় কয়েলটি মূল যোগাযোগটি বন্ধ করতে দ্রুত আকর্ষণ করবে। মূল যোগাযোগটি বন্ধ হওয়ার পরে, মূল সার্কিট কারেন্টটি প্রবাহিত হবে এবং এর সাথে সংযুক্ত ক্যাপাসিটার ব্যাঙ্ককে সংযুক্ত করবে। সফল সংযোগের পরে, ক্যাপাসিটার ব্যাংকটি কাজ করার জন্য পাওয়ার গ্রিডের সাথে সংযুক্ত থাকে, প্রতিক্রিয়াশীল শক্তিটিকে নিরপেক্ষ করে এবং এইভাবে সামগ্রিক পাওয়ার ফ্যাক্টরটিকে উন্নত করে। অবশেষে,সিরিজ চুল্লিপাওয়ার গ্রিডে সুরেলা স্রোত শোষণ এবং দমন করে, যার ফলে ক্যাপাসিটারকে ক্ষতি থেকে রক্ষা করে।

এই সিস্টেমের মাধ্যমে, নিয়ামক সনাক্ত করে, সিদ্ধান্ত নেয় এবং নির্দেশাবলী দেয়, এসি কন্টাক্টর স্যুইচ নির্দেশকে কার্যকর করে, ক্যাপাসিটারকে প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ বাস্তবায়নের জন্য পাওয়ার গ্রিডে রাখা হয় এবং চুল্লিটি ক্যাপাসিটারকে সুরক্ষা দেয়। চারটি একসাথে পাওয়ার গ্রিডের অপারেশন দক্ষতা অনুকূল করতে এবং শক্তি বর্জ্য হ্রাস করতে কাজ করে।

সঠিক এসি কন্টাক্টর কীভাবে চয়ন করবেন?

এসি যোগাযোগকারী নির্বাচন করার ক্ষেত্রে তিনটি মূল বিষয় রয়েছে:

1। কারেন্টের সাথে মিলে যাওয়ার সময়, ছোটের চেয়ে বড় চয়ন করুন। এসি কন্টাক্টরের রেটেড কারেন্ট ≥ লোড * 1.25 এর রেটেড কারেন্ট। উদাহরণস্বরূপ, 55 কেডব্লিউ মোটরের রেটেড কারেন্টটি 110 এ এবং কএসি কন্টাক্টর≥ 137.5a প্রয়োজন। সরাসরি 160A স্পেসিফিকেশন নির্বাচন করুন।

2। নিয়ন্ত্রণ বিদ্যুৎ সরবরাহ অনুযায়ী কয়েল ভোল্টেজ নির্বাচন করুন। উদাহরণস্বরূপ, যদি বিদ্যুৎ সরবরাহ 220V হয় তবে AC220V কয়েলটি চয়ন করুন এবং যদি বিদ্যুৎ সরবরাহ 380V হয় তবে AC380V কয়েল চয়ন করুন।

3 ... পরিবেশ অনুযায়ী সুরক্ষা স্তর নির্বাচন করুন। যদি এটি একটি পরিষ্কার বিতরণ বাক্সে ইনস্টল করা থাকে তবে আইপি 20 চয়ন করুন। যদি এটি ধুলাবালি পরিবেশে থাকে তবে আইপি 54 চয়ন করুন বা একটি প্রতিরক্ষামূলক শেল যুক্ত করুন।

একটি বাক্যে: এটি লোড কারেন্টের চেয়ে 25% বড় হওয়া দরকার, কয়েল ভোল্টেজ বিদ্যুৎ সরবরাহের সাথে সম্পর্কিত এবং যদি ইনস্টলেশন পরিবেশটি নোংরা হয় তবে উচ্চ সুরক্ষা চয়ন করুন।
