স্ট্যাটিক ভিএআর জেনারেটর এবং স্মার্ট ক্যাপাসিটারগুলি কীভাবে মিলিসেকেন্ড-স্তরের নির্ভুলতা ক্ষতিপূরণ অর্জনের জন্য একসাথে কাজ করে?

উপস্থাপনা

স্ট্যাটিক ভিএআর জেনারেটর (এসভিআর) আধুনিক বিদ্যুৎ সিস্টেমে গতিশীল লোড ক্ষতিপূরণের চ্যালেঞ্জগুলি মোকাবেলার জন্য একটি মূল ডিভাইস। যখন পাওয়ার গ্রিডটি মিলিসেকেন্ড-স্তরের প্রতিক্রিয়াশীল পাওয়ার সার্জগুলির মুখোমুখি হয়, অতিরিক্ত ভোল্টেজ ফ্লিকার, বা পুনর্নবীকরণযোগ্য শক্তি শক্তিতে নাটকীয় ওঠানামা, traditional তিহ্যবাহী ক্যাপাসিটার ক্ষতিপূরণ ডিভাইসগুলি, যান্ত্রিক প্রতিক্রিয়া 200 মিলিসেকেন্ডের বেশি বিলম্বিত, কার্যকরভাবে প্রতিক্রিয়া জানাতে অক্ষম। সম্পূর্ণ নিয়ন্ত্রিত আইজিবিটি পাওয়ার ডিভাইসগুলির সাথে নির্মিত একটি এইচ-ব্রিজ টপোলজি ব্যবহার করে এসভিআর 5 মিলিসেকেন্ডের মধ্যে গতিশীল প্রতিক্রিয়া অর্জন করে। বুদ্ধিমান ক্যাপাসিটার ডিভাইসগুলির শ্রেণিবদ্ধ ক্ষতিপূরণ কৌশলটির সাথে মিলিত, এই সিস্টেমটি একটি সম্পূর্ণ সমাধান সরবরাহ করে। এই সমন্বিত সিস্টেমটি আর্ক ফার্নেস গলে যাওয়ার সময়কালে 2500 কেভার 80-মিলিসেকেন্ড সার্জির মতো চ্যালেঞ্জিং পরিস্থিতিগুলি যথাযথভাবে পরিচালনা করতে পারে এবং বায়ু খামারগুলিতে মিনিট-বাই-মিনিটের 30% বিদ্যুতের ওঠানামা, নিশ্চিত করে যে ভোল্টেজ ফ্লিকারটি 1% এর নিচে রাখা হয়েছে, সেমিকন্ডাক্টর উত্পাদন এবং নির্ভুলতা মেশিনিংয়ের কঠোর শক্তি মানের প্রয়োজনীয়তা পূরণ করে।

মূল প্রয়োগের দৃশ্যের মানদণ্ড

স্ট্যাটিক ভের জেনারেটর (এসভিজি) স্থাপনার জন্য সুনির্দিষ্ট অপারেটিং শর্ত নির্ণয়ের প্রয়োজন। মিলিসেকেন্ড-স্তরের প্রভাব লোড পরিস্থিতিগুলি প্রতি সেকেন্ডে 30% বা প্রতিক্রিয়াশীল শক্তি ওঠানামা 0.1 সেকেন্ডে 1000 কেভিআর ছাড়িয়ে 30% এর বেশি বা লোডের ওঠানামা দ্বারা নির্ধারিত হয়। একটি সাধারণ উদাহরণ হ'ল একটি আর্ক ফার্নেস ইলেক্ট্রোড শর্ট সার্কিট দ্বারা সৃষ্ট 2500 কেভারের একটি 80-মিলিসেকেন্ড ফাঁক। ভোল্টেজ-সংবেদনশীল পরিস্থিতিগুলির জন্য সমালোচনামূলক সূচকগুলি হ'ল ভোল্টেজ ফ্লিকার 3% ছাড়িয়ে বা ± 0.5% এর চেয়ে কম সহনশীলতা। উদাহরণস্বরূপ, একটি একক-স্ফটিক সিলিকন গ্রোথ ফার্নেসে 1%এর বেশি ভোল্টেজের ওঠানামা প্রয়োজন। উচ্চ-ফ্লাক্টুয়েশন পুনর্নবীকরণযোগ্য শক্তি সাইটগুলিতে প্রতি মিনিটে 10% এর বেশি পাওয়ার র‌্যাম্পের হার প্রয়োজন।

দক্ষ অপারেশন প্রযুক্তি নীতি

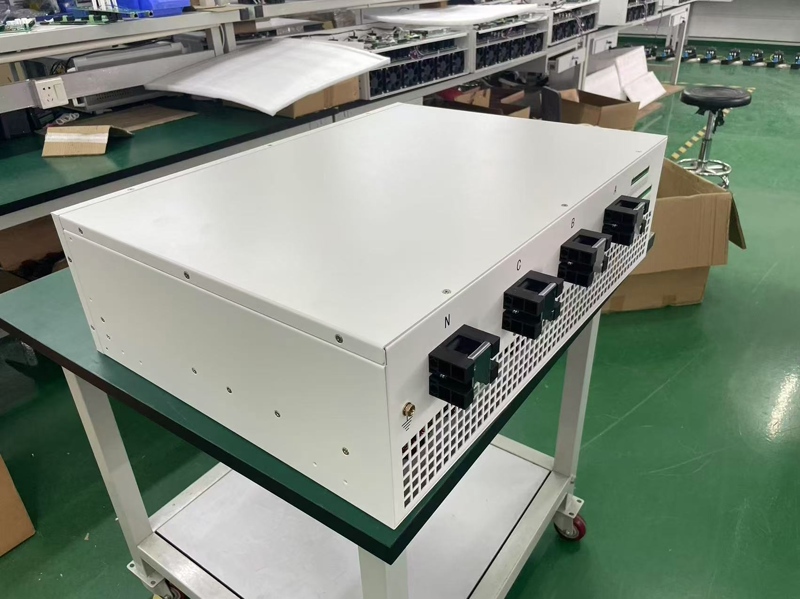

আমাদের ডিজাইন করা স্ট্যাটিক ভের জেনারেটর একটি তিন-স্তরের নিরপেক্ষ-পয়েন্ট ক্ল্যাম্পড টপোলজি ব্যবহার করে এবং 1700 ভি সহ্য-ভোল্টেজ আইজিবিটি পাওয়ার মডিউলগুলির উপর ভিত্তি করে চার-কোয়াড্র্যান্ট অবিচ্ছিন্ন নিয়ন্ত্রণ অর্জন করে। কন্ট্রোল কোর একটি দ্বৈত-ডিএসপি প্লাস এফপিজিএ আর্কিটেকচার ব্যবহার করে, 256 উচ্চ-গতির নমুনা চক্র সম্পাদন করে। ক্লার্ক এবং পার্ক ট্রান্সফর্মগুলি রিয়েল টাইমে তাত্ক্ষণিক সক্রিয় এবং প্রতিক্রিয়াশীল উপাদানগুলি ডিকল করতে এবং গণনা করতে ব্যবহৃত হয়। একটি মূল অগ্রগতি তার 5-মিলিসেকেন্ড প্রতিক্রিয়া ব্যবস্থায় অবস্থিত: সিগন্যাল অধিগ্রহণ এবং সমন্বয় রূপান্তর একটি গ্রিড ব্যাঘাতের 1 মিলিসেকেন্ডের মধ্যে সম্পন্ন হয়, পিডব্লিউএম মড্যুলেশন ওয়েভফর্মগুলি 2 মিলিসেকেন্ডের মধ্যে উত্পন্ন হয়, এবং আইজিবিটি আউটপুট ক্ষতিপূরণ বর্তমান একটি চূড়ান্ত 2 মিলিসেকেন্ডের মধ্যে ট্রিগার করা হয়। সিস্টেমের অন্তর্নির্মিত দ্রুত ফুরিয়ার ট্রান্সফর্ম হারমোনিক বিচ্ছেদ অ্যালগরিদম একই সাথে 13 তম ক্রমের নীচে বৈশিষ্ট্যযুক্ত সুরেলাগুলি ফিল্টার করে, মোট সুরেলা বিকৃতি (টিএইচডি) দমন হার 90%ছাড়িয়ে যায়।

স্ট্যাটিক ভার জেনারেটর এবং স্মার্ট ক্যাপাসিটরের সংমিশ্রণ

এসভিজি এবং স্মার্ট ক্যাপাসিটারগুলি একত্রিত করে একটি মঞ্চযুক্ত ক্ষতিপূরণ সিস্টেম গঠনে, দক্ষতা সর্বাধিক করে তোলে। অবিচলিত-রাষ্ট্রীয় লোডগুলি স্মার্ট ক্যাপাসিটারগুলি দ্বারা পরিচালিত হয়, যার 100-মিলিসেকেন্ড প্রতিক্রিয়া গতি চৌম্বকীয় ল্যাচিং রিলে এবং প্রাক-চার্জযুক্ত ক্যাপাসিটারগুলির মাধ্যমে অর্জন করা হয়। ক্ষমতা 0.8 এর একটি ফ্যাক্টর দ্বারা সিস্টেমের গড় প্রতিক্রিয়াশীল শক্তি গুণ করে গণনা করা হয়। ক্ষণস্থায়ী সার্জগুলি প্রাথমিকভাবে স্ট্যাটিক ভিএআর জেনারেটর দ্বারা ক্ষতিপূরণ দেওয়া হয়, যা সম্পূর্ণ নিয়ন্ত্রিত আইজিবিটিগুলির মাধ্যমে 5-মিলিসেকেন্ড প্রতিক্রিয়া গতি অর্জন করে। 1.2 এর সুরক্ষা ফ্যাক্টর দ্বারা সর্বাধিক ক্ষণস্থায়ী sur ফাইবার-অপটিক যোগাযোগের মাধ্যমে নিয়ন্ত্রণ সমন্বয় অর্জন করা হয়। আইইসি 61850 গুজ প্রোটোকল ব্যবহার করে স্মার্ট ক্যাপাসিটার নিয়ামক এবং এসভিজি এক্সচেঞ্জ ডেটা 1 মিলিসেকেন্ডের মধ্যে কমান্ড ট্রান্সমিশন ল্যাটেন্সি রেখে। 1500-কেডব্লিউ স্ট্যাম্পিং প্রেস সিস্টেমে, একটি 500-কেভিআর এসভিজি 800-কেভিআর স্মার্ট ক্যাপাসিটার সমাধানের সাথে মিলিত ভোল্টেজ ফ্লিকারকে 15%থেকে ± 2%এ হ্রাস করে, পাশাপাশি কন্টাক্টর বার্নআউট ব্যর্থতার হারগুলি 92%হ্রাস করে।

সংক্ষিপ্তসার

স্ট্যাটিক ভের জেনারেটরগুলির প্রস্তুতকারক হিসাবে, আমরা আমাদের 20 বছরের প্রযুক্তিগত দক্ষতার উপর অঙ্কন করে প্রতিশ্রুতি দিয়ে প্রতিশ্রুতি দিয়েছি: প্রতিটি ইউনিট কারখানাটি ছাড়ার আগে একটি 72 ঘন্টা পূর্ণ-লোড শক টেস্টের মধ্য দিয়ে যায়, একটি সুনির্দিষ্ট 5-মিলিসেকেন্ড প্রতিক্রিয়া গতি নিশ্চিত করে। আমরা বুদ্ধিমান ক্যাপাসিটার ডিভাইসগুলির সাথে 1-মিলিসেকেন্ড সিঙ্ক্রোনাইজেশন সক্ষম করে একটি ওপেন ফাইবার-অপটিক যোগাযোগ প্রোটোকল ইন্টারফেসও সরবরাহ করি। আমরা সরঞ্জামগুলির জন্য একটি সম্পূর্ণ লাইফসাইকেল স্বাস্থ্য প্রোফাইল বজায় রাখি, একটি ত্রুটি সতর্কতা নির্ভুলতার হার 95%ছাড়িয়ে যাওয়ার বিষয়টি নিশ্চিত করে। তৃতীয় পক্ষের পরীক্ষাটি নিশ্চিত করে যে সহযোগী সিস্টেমটি traditional তিহ্যবাহী সমাধানের তুলনায় বার্ষিক ৪২,০০০ কিলোওয়াট তাপমাত্রা সাশ্রয় করে।
