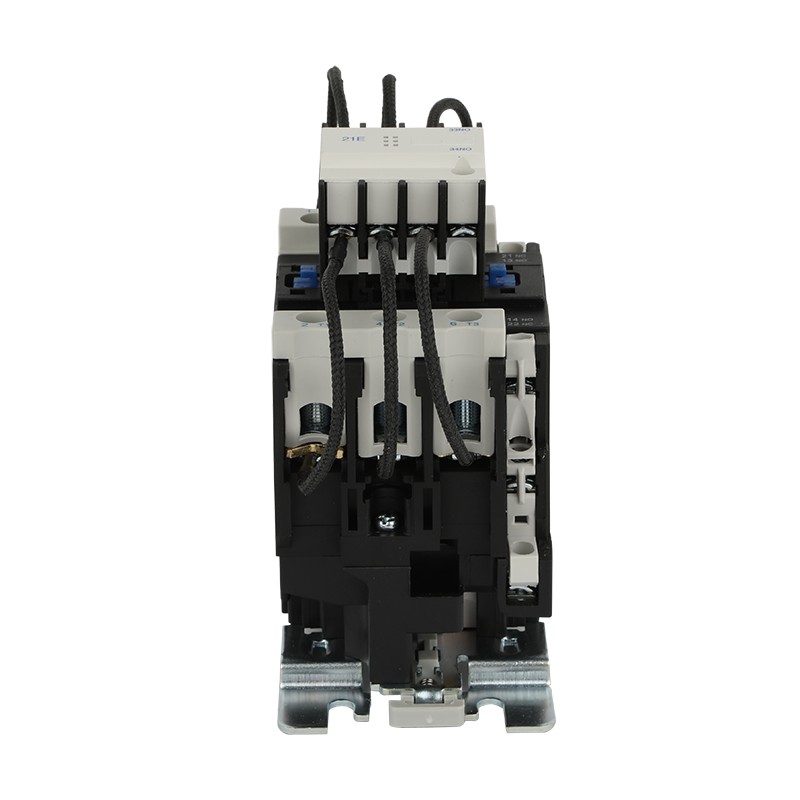

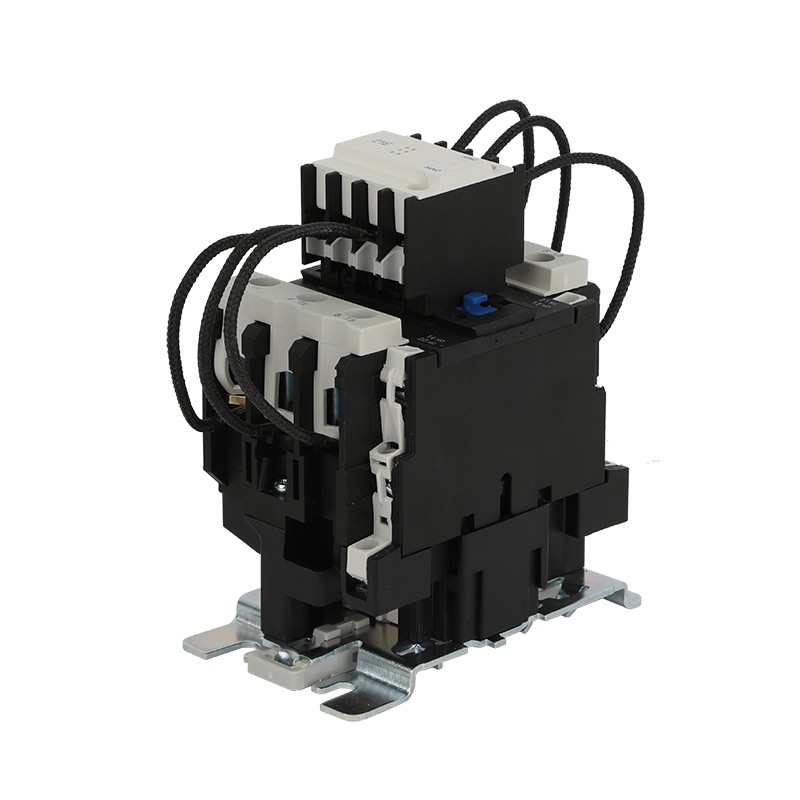

পাওয়ার ক্যাপাসিটার স্যুইচিংয়ের জন্য সিজে 19 সিরিজ এসি কন্টাক্টর

পাওয়ার ক্যাপাসিটরের স্যুইচিংয়ের জন্য গিউ ইলেকট্রিক সিজে 19 সিরিজ এসি কন্টাক্টরটি কম ভোল্টেজ প্রতিক্রিয়াশীল পাওয়ার ক্ষতিপূরণ মন্ত্রিসভায় একটি গুরুত্বপূর্ণ অবস্থান ধারণ করে, বিশেষত জিউ ইলেকট্রিক বিএসএমজে সিরিজ বা বিএসএমজে (ওয়াই) সিরিজ লো ভোল্টেজ শান্ট ক্যাপাসিটারগুলি সুইচ অফ করতে বা স্যুইচ করার জন্য বিশেষভাবে ইঞ্জিনিয়ারিং করা হচ্ছে। পাওয়ার ক্যাপাসিটারটি স্যুইচ করার জন্য এই সিজে 19 সিরিজের এসি কন্টাক্টরটি উন্নত ইনরুশ বর্তমান সংযম ডিভাইস সহ দক্ষভাবে সজ্জিত। এই জাতীয় ডিভাইস অত্যন্ত দক্ষ প্রমাণিত হয় কারণ এটি উল্লেখযোগ্যভাবে সমাপ্তির প্রভাবকে হ্রাস করতে পারে, এইভাবে সম্ভাব্য ক্ষতি হ্রাস করে এবং মসৃণ কার্যকারিতা গ্যারান্টি দেয়। তদুপরি, পাওয়ার ক্যাপাসিটার স্যুইচিংয়ের জন্য সিজে 19 সিরিজের এসি কন্টাক্টর পুরো সিস্টেমে অতিরিক্ত স্তরের সুরক্ষা এবং স্থিতিশীলতার প্রস্তাব দেয়, ব্রেকিং প্রক্রিয়া চলাকালীন উত্থিত ওভারভোল্টেজটি রোধ করতে সক্ষম। এই কার্যকারিতাটি কেবল সরঞ্জামগুলির নির্ভরযোগ্যতা এবং সুরক্ষা বাড়ায় না তবে বিভিন্ন অ্যাপ্লিকেশনগুলিতে নিম্ন ভোল্টেজ প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ ক্যাবিনেটের দক্ষ এবং স্থিতিশীল ক্রিয়াকলাপকেও সহায়তা করে।

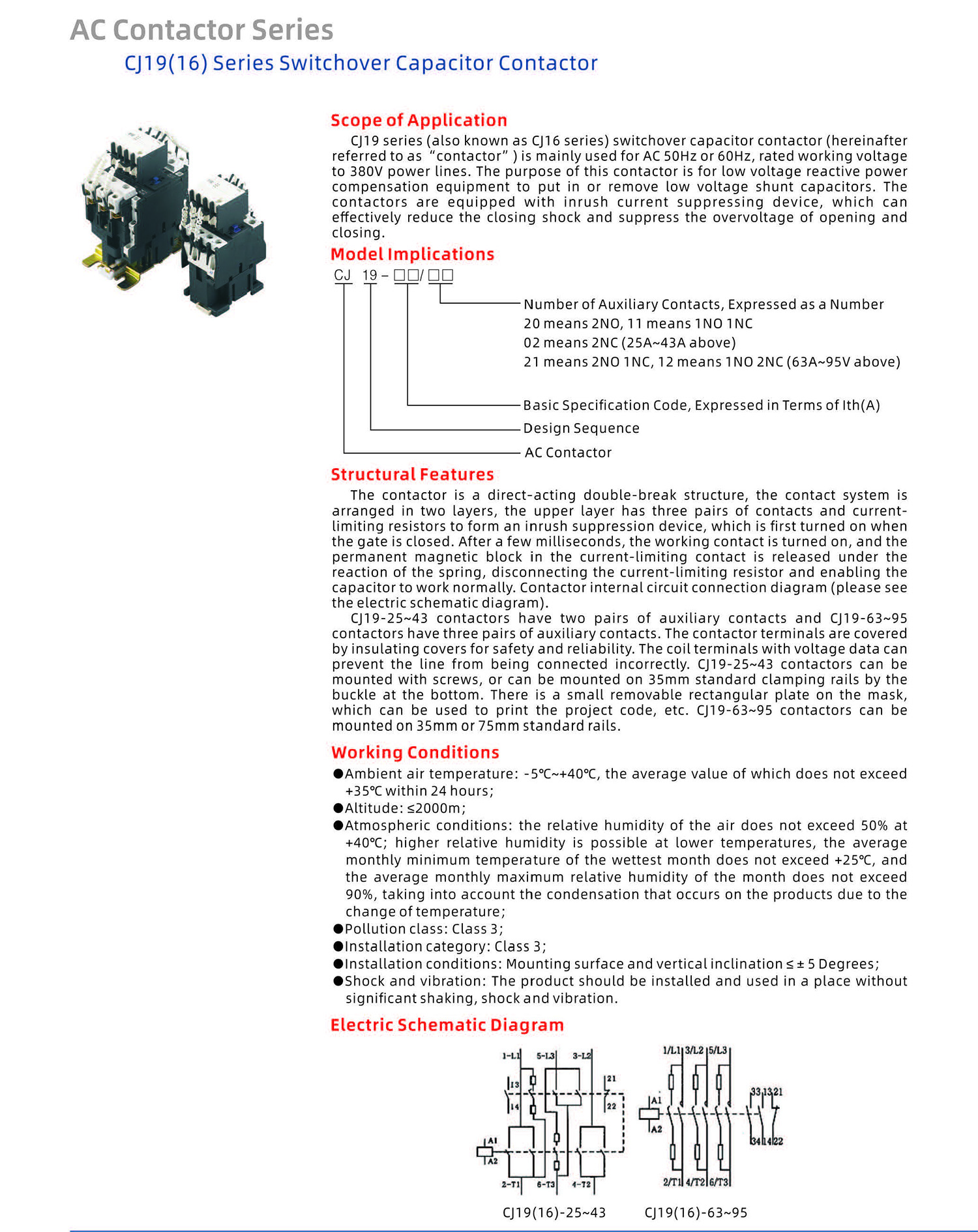

গিউ ইলেক্ট্রে সরাসরি অভিনয়কারী ডাবল-ব্রেক কাঠামোর আকারে পাওয়ার ক্যাপাসিটারকে স্যুইচ করার জন্য সিজে 19 সিরিজ এসি কন্টাক্টর ডিজাইন করেছিলেন। যোগাযোগ সিস্টেমটি দুটি স্বতন্ত্র স্তরে সাজানো হয়। বিশেষত, বর্তমান-সীমাবদ্ধ প্রতিরোধের সাথে একত্রে উপরের স্তরের তিনটি জোড়া পরিচিতিগুলি প্রচুর কার্যকর ইনরুশ বর্তমান দমন ডিভাইস গঠন করে। যখন স্যুইচটি বন্ধের জন্য কার্যকর করা হয়, তখন উপরের তিন জোড়া পরিচিতি প্রাথমিকভাবে সংযুক্ত থাকে। কয়েক মিলিসেকেন্ডের সংক্ষিপ্ত সময়ের পরে, কাজের যোগাযোগটি নিরাপদে প্রতিষ্ঠিত হয়। বর্তমান-সীমাবদ্ধ যোগাযোগের মধ্যে স্থায়ী চৌম্বকীয় ব্লকটি বসন্তের প্রতিক্রিয়াশীল শক্তির অধীনে প্রকাশিত হয়। একই সাথে, বর্তমান-সীমাবদ্ধ প্রতিরোধের সংযোগ বিচ্ছিন্ন, যার ফলে পাওয়ার ক্যাপাসিটারকে একটি সাধারণ এবং স্থিতিশীল পদ্ধতিতে পরিচালনা করতে সক্ষম করে। 25A, 32A এবং 43A এর প্রচলিত মুক্ত বায়ু তাপীয় প্রবাহের সাথে পাওয়ার ক্যাপাসিটারগুলি স্যুইচ করার জন্য সিজে 19 সিরিজের এসি কন্টাক্টরটিতে দুটি জোড়া সহায়ক যোগাযোগ রয়েছে এবং প্রচলিত মুক্ত বায়ু তাপীয় প্রবাহের সাথে 65a, 85A এবং 95A এর তিনটি জোড়া সহকারী যোগাযোগ রয়েছে।

গিউ ইলেকট্রিক সিজে 19 সিরিজের প্রতিটি টার্মিনালকে একটি অন্তরক কভার দিয়ে মোড়ানো পাওয়ার ক্যাপাসিটারকে স্যুইচ করার জন্য এসি কন্টাক্টরের প্রতিটি টার্মিনাল তৈরি করে, যা কার্যকরভাবে কোনও সম্ভাব্য বৈদ্যুতিক বিপদকে বাধা দেয় এবং একটি নিরাপদ এবং নির্ভরযোগ্য সংযোগ প্রক্রিয়া নিশ্চিত করে। এই জাতীয় নকশা বৈশিষ্ট্যটি কন্টাক্টর সিস্টেমের সামগ্রিক সুরক্ষা এবং কর্মক্ষমতা উল্লেখযোগ্যভাবে বাড়িয়ে তোলে। জিউ বৈদ্যুতিন পাওয়ার ক্যাপাসিটার স্যুইচিংয়ের জন্য সিজে 19 সিরিজ এসি কন্টাক্টরের কয়েল টার্মিনালে ভোল্টেজ চিহ্নিত করে যথেষ্ট চিন্তাভাবনা দাবি করে।

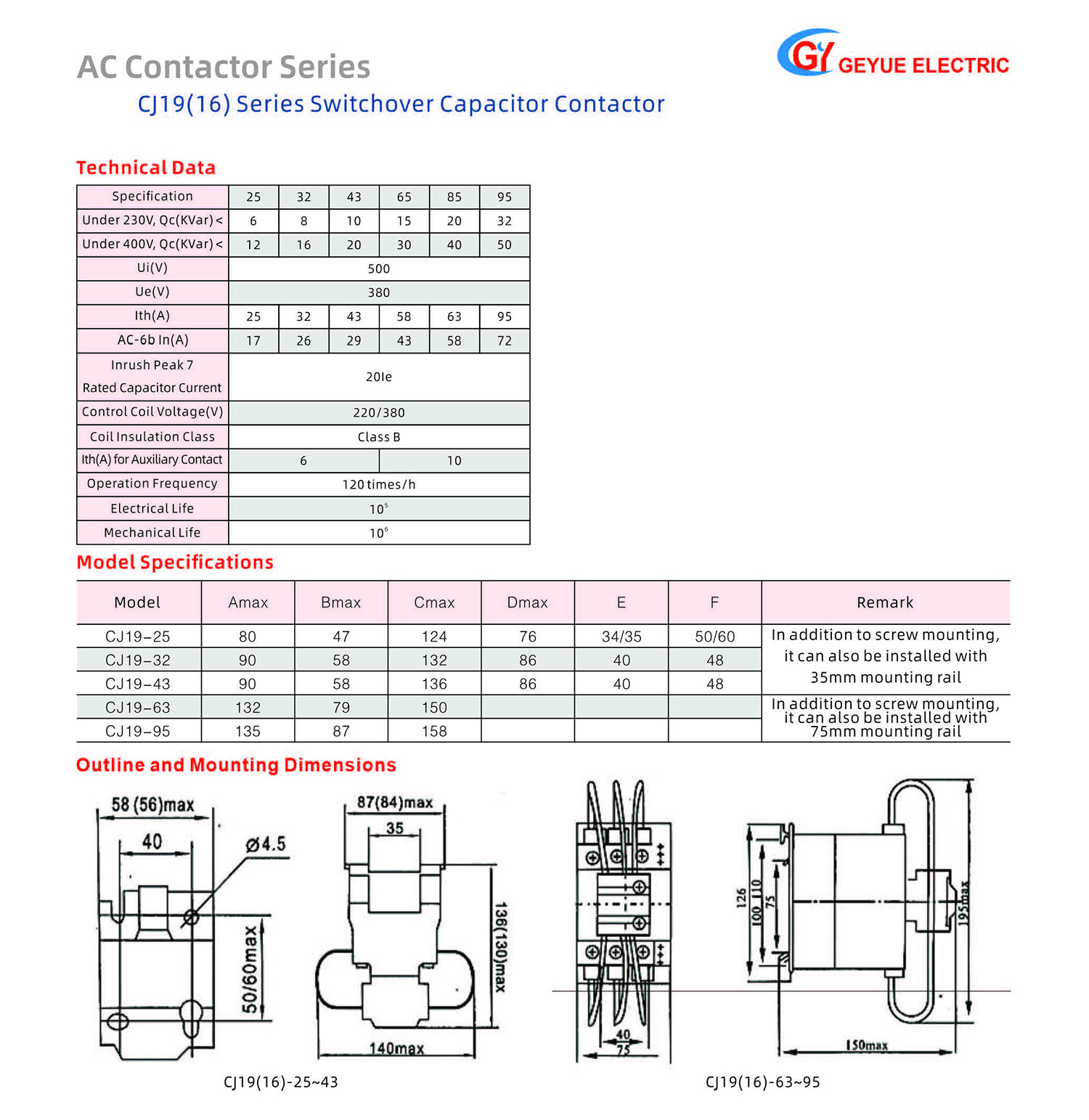

তারের প্রক্রিয়া চলাকালীন ব্যবহারকারীকে ভুল লাইন সংযোগ তৈরি করা থেকে কার্যকরভাবে এড়াতে এই সতর্কতামূলক ব্যবস্থা নেওয়া হয়। সিজে 19-25, সিজে 19-32, এবং সিজে 19-43 এর তিনটি মডেল যোগাযোগকারী ব্যবহারকারীদের ইনস্টলেশনে নমনীয়তা সরবরাহ করে। এগুলি স্ক্রু দিয়ে বা 35 মিমি স্ট্যান্ডার্ড গাইড রেলের সাথে যোগাযোগকারী বাকলটি ব্যবহার করে নিরাপদে ইনস্টল করা যেতে পারে। তবে, সিজে 19-63, সিজে 19-85, এবং সিজে 19-95 এর তিনটি মডেলের আরও একটি নির্দিষ্ট ইনস্টলেশন প্রয়োজনীয়তা রয়েছে। এগুলি কেবল যোগাযোগকারী বাকলের মাধ্যমে 35 মিমি বা 75 মিমি স্ট্যান্ডার্ড গাইড রেলের উপর দৃ ly ়ভাবে মাউন্ট করা যেতে পারে।
