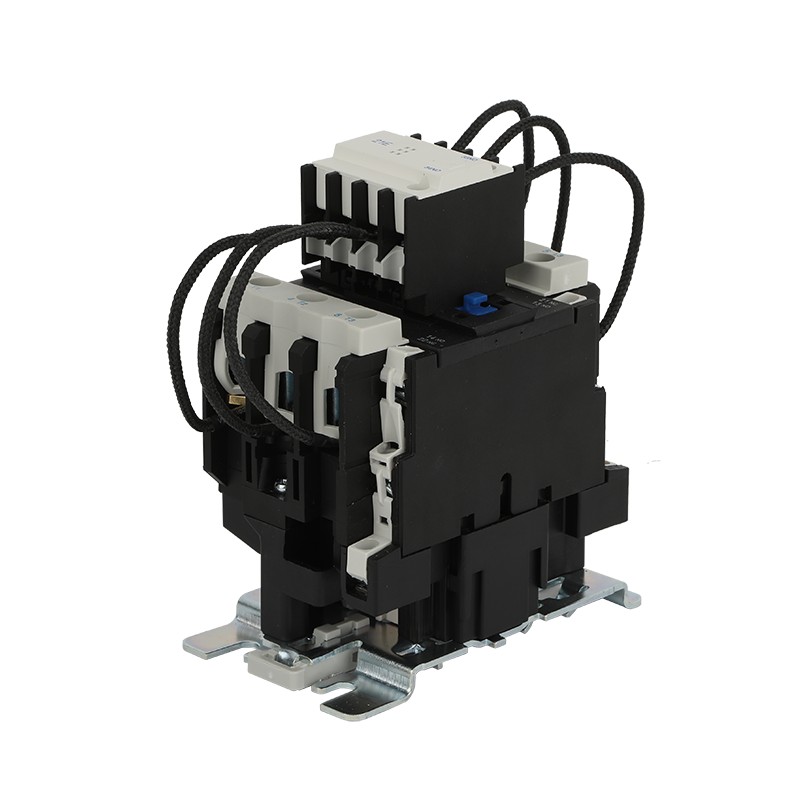

CJ19 সিরিজ ক্যাপাসিটর স্যুইচিং Contactors

একটি কম-ভোল্টেজ প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ সিস্টেমে, ক্যাপাসিটর ক্ষতিপূরণ সার্কিটের নির্ভরযোগ্য স্যুইচিং সমগ্র কম-ভোল্টেজ প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ সিস্টেমের স্থিতিশীল অপারেশন নিশ্চিত করার মূল চাবিকাঠি। আপনার লো-ভোল্টেজ রিঅ্যাকটিভ পাওয়ার ক্ষতিপূরণ সিস্টেমের জন্য CJ19 সিরিজের ক্যাপাসিটর স্যুইচিং কন্টাক্টরগুলির জন্য সবচেয়ে উপযুক্ত বর্তমান রেটিং নির্বাচন করা হল দুর্বল ফাংশন সহ একটি হার্টের জন্য হার্টের ভালভের সবচেয়ে উপযুক্ত আকার বেছে নেওয়ার মতো - যদি বর্তমান রেটিং খুব ছোট হয়, ওভারলোডের কারণে কন্টাক্টরগুলি ক্ষতিগ্রস্ত হবে, এবং যদি বর্তমান রেটিং খুব বড় হয় এবং যোগাযোগকারীর কার্যকারিতা দুর্বল হয়, Geyue ইলেকট্রিক ভালভাবে জানে যে CJ19 সিরিজের ক্যাপাসিটর স্যুইচিং কন্টাক্টর সঠিকভাবে নির্বাচন করা অনেক ব্যবহারকারীর জন্য একটি অর্থনৈতিক এবং নির্ভরযোগ্য স্ট্যাটিক ক্ষতিপূরণ সমাধান তৈরি করার সময় আসল উদ্বেগের বিষয়। এই নিবন্ধটি আপনাকে আপনার ক্যাপাসিটর ক্ষতিপূরণ সার্কিটে CJ19 সিরিজের ক্যাপাসিটর স্যুইচিং কন্টাক্টরগুলির জন্য সবচেয়ে উপযুক্ত বর্তমান রেটিং মেলানোর জন্য বৈজ্ঞানিক পদ্ধতিটি স্পষ্টভাবে ব্যাখ্যা করবে।

CJ19 সিরিজ ক্যাপাসিটর স্যুইচিং কন্টাক্টরের একচেটিয়া মিশন বুঝুন

প্রথম এবং সর্বাগ্রে, ব্যবহারকারীদের অবশ্যই স্পষ্টভাবে চিনতে হবে যে ক্যাপাসিটর স্যুইচিং ক্রিয়াগুলির সরাসরি নির্বাহক হিসাবে, CJ19 সিরিজের ক্যাপাসিটর স্যুইচিং কন্টাক্টরগুলি সাধারণ যোগাযোগকারী নয়; এগুলি এক ধরণের যোগাযোগকারী যা বিশেষভাবে ক্যাপাসিটার বন্ধ করার সুইচ অন করার জন্য ডিজাইন করা হয়েছে। তাদের মূল কাজ হল সার্কিটের সাথে ক্যাপাসিটার সংযুক্ত করার সময় তৈরি হওয়া বিশাল ক্লোজিং সার্জ কারেন্টকে নিরাপদে পরিচালনা করা। এই কাজের অবস্থার অধীনে, সাধারণ কন্টাক্টররা যোগাযোগের ঢালাই বা গলে যাওয়ার প্রবণতা রাখে, তবে CJ19 সিরিজের ক্যাপাসিটর সুইচিং কন্টাক্টরগুলি, মূল কাঠামো এবং চৌম্বকীয় সার্কিট ডিজাইনে বিশেষ অপ্টিমাইজেশনের মাধ্যমে, সার্জ কারেন্টকে রেট করা কারেন্টের 20 গুণের মধ্যে সীমাবদ্ধ করতে পারে, যার ফলে তাদের বৈদ্যুতিক জীবনকাল নিশ্চিত করা যায়। CJ19 সিরিজের ক্যাপাসিটর স্যুইচিং কন্টাক্টরগুলির "বিশেষ প্রকৃতি" বোঝা হল সবচেয়ে উপযুক্ত বর্তমান রেটিং সঠিকভাবে নির্বাচন করার প্রথম ধাপ।

CJ19 সিরিজের ক্যাপাসিটর স্যুইচিং কন্টাক্টরগুলির জন্য সবচেয়ে উপযুক্ত বর্তমান রেটিং মেলানো কোনওভাবেই ক্যাপাসিটরের লেবেলে তালিকাভুক্ত পরামিতিগুলির উপর ভিত্তি করে সরাসরি চিঠিপত্র তৈরি করার সমতুল্য নয়। একটি কঠোর নির্বাচন প্রক্রিয়া অবশ্যই দুটি মূল বর্তমান-সম্পর্কিত ডেটাকে বিবেচনায় নিতে হবে: স্থির-স্থায়ী কার্যকারী বর্তমান এবং গতিশীল বৃদ্ধি বর্তমান প্রভাব।

অপারেটিং কারেন্টের মূল সূত্রটি আয়ত্ত করুন

স্থির-অবস্থায় চলমান বর্তমানের গণনা তাদের প্রকৃত অপারেশনের সময় ক্যাপাসিটারগুলির সর্বাধিক অপারেটিং অবস্থার উপর নির্ভর করে। মূল সূত্রটি হল: অপারেটিং কারেন্ট (A) = ক্যাপাসিটর রেটেড ক্ষমতা (kvar) / (√3 * প্রকৃত অপারেটিং লাইন ভোল্টেজ (kV))। এটি বিশেষভাবে লক্ষ্য করা গুরুত্বপূর্ণ যে ক্যাপাসিটারগুলির রেটেড ভোল্টেজ যদি সিস্টেম অপারেটিং ভোল্টেজের চেয়ে বেশি হয় তবে ক্যাপাসিটরগুলির প্রকৃত আউটপুট ক্ষমতা এবং কারেন্ট একটি বর্গ ফ্যাক্টর দ্বারা হ্রাস পাবে। এই পরিস্থিতিতে, কন্টাক্টরগুলি বেছে নেওয়ার ভিত্তি হল ক্যাপাসিটরগুলির নেমপ্লেটে তালিকাভুক্ত আদর্শ পরামিতিগুলির পরিবর্তে নির্দিষ্ট সিস্টেমে ক্যাপাসিটারগুলির প্রকৃত কাজের অবস্থা। অর্থাৎ, CJ19 সিরিজের ক্যাপাসিটর স্যুইচিং কন্টাক্টরগুলির জন্য, কমানোর পরে ক্যাপাসিটরগুলির প্রকৃত কার্যকারী কারেন্টের উপর ভিত্তি করে সবচেয়ে উপযুক্ত বর্তমান রেটিংটি ছোট এবং আরও অর্থনৈতিক হওয়ার জন্য নির্বাচন করা উচিত।

যাইহোক, CJ19 সিরিজের ক্যাপাসিটর স্যুইচিং কন্টাক্টরগুলি সফলভাবে এবং নিরাপদে ক্যাপাসিটারগুলি চালু এবং বন্ধ করার কাজটি সম্পাদন করতে পারে কিনা তা মূলত তারা সার্কিটে গতিশীল ঢেউ কারেন্ট সহ্য করতে পারে কিনা তা থেকে পাওয়া যায়। CJ19 সিরিজের ক্যাপাসিটর স্যুইচিং কন্টাক্টরগুলির রেটেড ওয়ার্কিং কারেন্টকে এই শর্তে সংজ্ঞায়িত করা হয়েছে যে তারা হাজার হাজার বা এমনকি হাজার হাজার স্ট্যান্ডার্ড সার্জ কারেন্ট প্রভাব সহ্য করতে পারে। অতএব, CJ19 সিরিজের কন্টাক্টরগুলির জন্য সবচেয়ে উপযুক্ত রেটেড কারেন্ট নির্বাচন করার জন্য সবচেয়ে কার্যকর এবং সঠিক পদ্ধতি হল প্রস্তুতকারকের দ্বারা প্রদত্ত "ক্যাপাসিটরের ক্ষমতা - প্রস্তাবিত কন্টাক্টর মডেল" তুলনা টেবিলটি উল্লেখ করা। উদাহরণস্বরূপ, 400V রেটেড ভোল্টেজ সহ একটি কম-ভোল্টেজের প্রতিক্রিয়াশীল পাওয়ার ক্ষতিপূরণ সিস্টেমে, 30kvar এর একটি একক ক্যাপাসিটর রেট করা ক্ষমতা এবং প্রতি ক্যাপাসিটর প্রতি 43A এর একটি স্থির-স্থিতি কারেন্ট, সার্কিটে সার্জ কারেন্ট বিবেচনা করে, আমরা সাধারণত পরামর্শ দিই যে ব্যবহারকারীরা CJ19 রেটযুক্ত ক্যাপাসিটর রেটেড কারেন্টের চেয়ে কম ক্যাপাসিটর নির্বাচন করুন। 63A.

ব্যবহারিক অ্যাপ্লিকেশনের মূল অন-সাইট ভেরিয়েবলগুলি বিবেচনা করুন

ইতিমধ্যে সূত্রের ব্যবহার এবং তুলনা টেবিলের সমন্বয় করার সময়, সাইটের ভেরিয়েবলগুলির আরও পুঙ্খানুপুঙ্খ বিবেচনা আপনাকে বর্তমান রেটিং সহ CJ19 সিরিজ ক্যাপাসিটর স্যুইচিং কন্টাক্টর নির্বাচন করতে সক্ষম করবে যা সবচেয়ে উপযুক্ত এর কাছাকাছি। বিবেচনা করার জন্য প্রাথমিক পরিবর্তনশীল হল স্থানীয় প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ প্রকল্প দ্বারা গৃহীত সুইচিং কৌশল: এটি কি একক-ইউনিট সুইচিং (অর্থাৎ প্রতিটি ক্যাপাসিটর স্বাধীনভাবে নিয়ন্ত্রিত হয় এবং একে একে সুইচ করা হয়)? নাকি এটি মাল্টি-ইউনিট গ্রুপ করা এবং সাইক্লিক সুইচিং (অর্থাৎ একাধিক ক্যাপাসিটরগুলিকে একটি ইউনিটে স্থিরভাবে গোষ্ঠীবদ্ধ করা হয় এবং একটি চক্রে সম্পূর্ণরূপে সুইচ করা হয়, প্রতিটি গ্রুপকে ন্যূনতম ইউনিট হিসাবে একাধিক ক্যাপাসিটরের সাথে)? "গ্রুপ সুইচিং" কৌশলটি ব্যবহার করার সময়, যদি একটি গ্রুপের ক্যাপাসিটর (গ্রুপ A) প্রথমে সুইচ করা হয় এবং দ্বিতীয় গ্রুপের ক্যাপাসিটরগুলি (গ্রুপ বি) পরে চালু করা হয়, তাহলে সুইচ বন্ধ করার সাথে সাথে, গ্রুপ B দ্বারা উত্পন্ন ইনরাশ কারেন্ট শুধুমাত্র গ্রিড এ গ্রিড থেকে ক্যাপসেটর চার্জ থেকে আরও গুরুতরভাবে আসে। যা তাৎক্ষণিকভাবে গ্রুপ বি-তে ডিসচার্জ করবে। এটি একটি একক গ্রুপে স্যুইচ করার চেয়ে অনেক বড় সুপারইম্পোজড ইনরাশ কারেন্টের দিকে পরিচালিত করবে। এই সময়ে, CJ19 সিরিজের ক্যাপাসিটর স্যুইচিং কন্টাক্টরগুলির স্পেসিফিকেশন যথাযথভাবে আপগ্রেড করা উচিত, অর্থাৎ, একটি বৃহত্তর বর্তমান রেটিং সহ পরিচিতি নির্বাচন করুন৷ বিবেচনা করার জন্য দ্বিতীয় পরিবর্তনশীল হল সিস্টেম সুরেলা পরিবেশ: যখন পটভূমিতে সুরেলা বিষয়বস্তু বেশি হয়, তখন ক্যাপাসিটর সার্কিটের কারেন্ট হারমোনিক্সের কারণে বৃদ্ধি পাবে এবং অনুরণন পরিবর্ধনের কারণ হতে পারে। গণনাকৃত অপারেটিং বর্তমান মানের উপর ভিত্তি করে অতিরিক্ত 15%-25% মার্জিন সংরক্ষণ করার পরামর্শ দেওয়া হয়, অথবা অ্যান্টি-হারমোনিক স্মার্ট ক্যাপাসিটর ব্যবহার করার পরামর্শ দেওয়া হয়। বিবেচনা করা শেষ পরিবর্তনশীলটি হল ইনস্টলেশন পদ্ধতি এবং কাজের পরিবেশ: ঘন ইনস্টলেশন পদ্ধতি এবং দুর্বল বায়ুচলাচল কাজের পরিবেশ CJ19 সিরিজের ক্যাপাসিটর স্যুইচিং কন্টাক্টরগুলির তাপ অপচয়ের অবস্থার অবনতি ঘটাবে, তাদের লোড-বহন ক্ষমতাকে প্রভাবিত করবে। নির্বাচন করার সময়, যথাযথভাবে স্পেসিফিকেশন আপগ্রেড করাও প্রয়োজন, অর্থাৎ, একটি বৃহত্তর বর্তমান রেটিং সহ পরিচিতি নির্বাচন করুন।

Geyue ইলেকট্রিক এর ওয়ান-স্টপ সলিউশন

একটি স্থিতিশীল এবং নির্ভরযোগ্য লো-ভোল্টেজ প্রতিক্রিয়াশীল পাওয়ার ক্ষতিপূরণ সিস্টেম স্থাপন করতে, ব্যবহারকারীদের যা প্রয়োজন তা CJ19 সিরিজের ক্যাপাসিটর স্যুইচিং কন্টাক্টরগুলির সঠিক মিলের বাইরে চলে যায়। প্রকৃতপক্ষে যা প্রয়োজন তা হল সমস্ত উপাদানগুলির মধ্যে নিখুঁত সমন্বয়, এবং এটি হল অবিকল মূল মান যা Geyue Electric আমাদের ব্যবহারকারীদের জন্য প্রদান করে।

লো-ভোল্টেজ রিঅ্যাক্টিভ পাওয়ার ক্ষতিপূরণের ক্ষেত্রে দীর্ঘ ইতিহাস সহ একজন পেশাদার প্রস্তুতকারক হিসেবে, Geyue Electric আপনাকে CJ19 সিরিজ ক্যাপাসিটর স্যুইচিং কন্টাক্টর থেকে অ্যান্টি-হারমোনিক ক্যাপাসিটর, সিরিজ রিঅ্যাক্টর এবং APFC কন্ট্রোলার পর্যন্ত উচ্চ-মানের উপাদানের সম্পূর্ণ পরিসরই অফার করে না, তবে আপনাকে একটি ইন্টিলিটানাসিস সিস্টেমের উপর ভিত্তি করে একটি প্রিগন্যানাসিস এবং প্রিসিনোসিস সমাধানও প্রদান করে। আমাদের কারিগরি দল আপনার বন্টন কাঠামো, লোড বৈশিষ্ট্য এবং সুরেলা অবস্থার পুঙ্খানুপুঙ্খভাবে বিবেচনা করবে এবং আপনার জন্য সুনির্দিষ্ট নির্বাচন থেকে অপ্টিমাইজড ওয়্যারিং পর্যন্ত একটি সম্পূর্ণ সিস্টেম ডিজাইন করবে, প্রতিটি সার্কিট নিরাপদে মিলেছে তা নিশ্চিত করে, যাতে আপনার ক্ষতিপূরণ ডিভাইসটি কেবলমাত্র পাওয়ার ফ্যাক্টরকে দক্ষতার সাথে উন্নত করতে পারে না বরং একটি দীর্ঘ পরিষেবা জীবন এবং কম সামগ্রিক রক্ষণাবেক্ষণ খরচও অর্জন করতে পারে।
