ক্ষতিপূরণ মন্ত্রিপরিষদের আনুষাঙ্গিক একসাথে কীভাবে কাজ করে?

উপস্থাপনা

ক্ষতিপূরণ ক্যাবিনেটসহযোগিতামূলকভাবে তিনটি মূল সমস্যা সমাধান করতে হবে: সুরেলা দমন, প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ এবং ভোল্টেজ স্থায়িত্ব। চুল্লি, ক্যাপাসিটার এবং কন্ট্রোলাররা দক্ষ নিয়ন্ত্রণ অর্জনের জন্য একে অপরের পরিপূরক। উপাদান প্রস্তুতকারক হিসাবে, আমরা একটি উত্পাদন দৃষ্টিকোণ থেকে সিনারজি এবং মূল নির্বাচনের কারণগুলির নীতিগুলি বিশ্লেষণ করব।

চুল্লিগুলি সুরেলা নিয়ন্ত্রণের মূল বিষয়

আমাদের ন্যানোক্রিস্টালাইন চুল্লিগুলি ভ্যাকুয়াম শোধন প্রক্রিয়া ব্যবহার করে 0.02 মিমি স্ট্রিপ থেকে গঠিত হয়, 4.3W/কেজি (সিলিকন স্টিল শিটের জন্য 8.6W/কেজি এর তুলনায়) এর মূল ক্ষতি অর্জন করে। সাত-পদক্ষেপের এয়ার গ্যাপ ডিজাইনটি ≤3% এর ফ্লাক্স বিতরণ অসমতা নিশ্চিত করে, 23 তম আদেশের উপরে হারমোনিক্সের জন্য 30 ডিবি অ্যাটেনুয়েশন অর্জন করে। এই চুল্লিটি 150% ওভারলোড শর্তের অধীনে 3% এর চেয়ে কম পারফরম্যান্স অবক্ষয় প্রদর্শন করে এবং 12 বছরের একটি পরিষেবা জীবন নিয়ে গর্ব করে। এই নকশাটি সিস্টেমের সুরেলা বিকৃতি 35% থেকে 5% এ হ্রাস করে এবং ট্রান্সফর্মার তামা ক্ষতিগুলি 12.7 কিলোওয়াট দ্বারা হ্রাস করে। একটি 14% চুল্লী রেটিং মডেল গাদা পরিস্থিতি চার্জ করার জন্য সুপারিশ করা হয়, অন্যদিকে ফটোভোলটাইক দৃশ্যের জন্য একটি ডিসি-প্রতিরোধী মডেল প্রস্তাবিত।

ক্যাপাসিটার মূলত প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণের ভূমিকা পালন করে।

যেমনপাওয়ার ক্যাপাসিটারপ্রস্তুতকারক, আমরা ট্যান Δ 0.0002 এর ক্ষতির ফ্যাক্টর সহ ধাতবযুক্ত পলিপ্রোপিলিন ফিল্ম উপাদান ব্যবহার করি। আমাদের প্রাক-চার্জড ক্যাপাসিটার ব্যাংক (800 কেভিএআর) একটি ফ্লাইওহিল এনার্জি স্টোরেজ বাফারের সাথে মিলিত হয়, 10 মিমিগুলির প্রতিক্রিয়া গতি সরবরাহ করে। একটি অন্তর্নির্মিত ডিসি ব্লকিং মডিউলটি ডিসি উপাদান ≥ 3V সনাক্ত করার পরে 0.1 সেকেন্ডের মধ্যে সার্কিটকে সংযোগ বিচ্ছিন্ন করে। এই সমাধানটি 150 কেডব্লিউ লোড সার্জগুলির অধীনে 0.99 এর একটি স্থিতিশীল পাওয়ার ফ্যাক্টর বজায় রাখে, প্রতিক্রিয়াশীল শক্তি জরিমানা সম্পূর্ণরূপে সরিয়ে দেয়। ক্যাপাসিটারগুলি 130% ওভারলোড বর্তমানকে সহ্য করে এবং -40 ডিগ্রি সেন্টিগ্রেড থেকে 85 ডিগ্রি সেন্টিগ্রেড পর্যন্ত পরিবেষ্টিত তাপমাত্রায় স্থিরভাবে পরিচালনা করে।

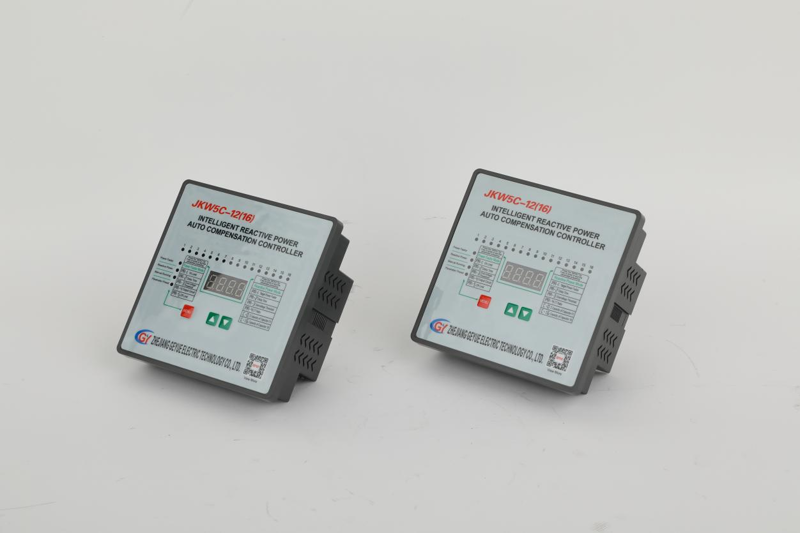

নিয়ামক সিস্টেমের মূল চাবিকাঠি।

আমাদের কোয়াড-কোর ডিএসপি কন্ট্রোলার বৈদ্যুতিক চক্রের 128 পয়েন্টে পাওয়ার ডেটা ক্যাপচার করে, 5 এমএসের মধ্যে সুরেলা এফএফটি বিশ্লেষণ সম্পূর্ণ করে। ব্যাটারি চার্জ/স্রাবের বক্ররেখার দ্বিতীয়-ক্রমের ডেরাইভেটিভগুলি ট্র্যাক করে, এটি প্রতিক্রিয়াশীল পাওয়ার চাহিদা 50ms আগেই পূর্বাভাস দেয়। এটি লোডের ওঠানামার সময় তাত্ক্ষণিক সুরেলা ডায়াগনস্টিকস, প্র্যাকটিভ সার্জ সুরক্ষা এবং ভোল্টেজ স্থিতিশীলতা সক্ষম করে - ভবিষ্যদ্বাণীমূলক গ্রিড ত্রুটি প্রতিরোধ ব্যবস্থা তৈরি করে। ক্যান বাস প্রোটোকল ব্যবহার করে, কমান্ড ট্রান্সমিশন ল্যাটেন্সি 1 মিমি এর চেয়ে কম। যখন ভোল্টেজের ওঠানামা 8% প্রান্তিকের বেশি ছাড়িয়ে যায়, ফ্লাইওহিল এনার্জি স্টোরেজ স্বয়ংক্রিয়ভাবে একটি 0.1-সেকেন্ড বাফার সরবরাহের জন্য সমন্বয় করে এবং ক্যাপাসিটার ব্যাংকগুলি ভোল্টেজের স্থায়িত্ব বজায় রাখতে রিলে ক্ষতিপূরণ রিলে ক্ষতিপূরণ, ± 0.5% এর নিয়ন্ত্রণের যথার্থতা সহ ± 15% থেকে ± 6% এ হ্রাস করে।

আনুষাঙ্গিক একসাথে কীভাবে কাজ করে

যখন সিস্টেমটি একটি চার্জিং গাদা প্রভাব সনাক্ত করে, তখন নিয়ামক 5 মিমি মধ্যে পাওয়ার ফ্যাক্টরের হঠাৎ ড্রপ সনাক্ত করে এবং 23 তম সুরেলা (30 ডিবি দ্বারা এটি সংযুক্ত করে) দমন করার জন্য চুল্লিটিকে ট্রিগার করে। এরপরে ক্যাপাসিটার ব্যাংকটি প্রতিক্রিয়াশীল শক্তি ফাঁক পূরণ করতে 10 মিমি মধ্যে প্রেরণ করা হয় এবং ফ্লাইওহিল শক্তি সঞ্চয়স্থান একটি 0.1-সেকেন্ডের ওভারলোড বাফার সরবরাহ করে। এই তিনটি উপাদান 50 মিমি মধ্যে 2000kvar রিঅ্যাকটিভ পাওয়ার ফাঁক পূরণ করতে একসাথে কাজ করে, ভোল্টেজের ওঠানামা ± 6%এর মধ্যে রাখে।

কিভাবে একটি চুল্লি নির্বাচন করবেন

চুল্লীর প্রতিক্রিয়া অবশ্যই বৈশিষ্ট্যযুক্ত সুরেলা ক্রমের সাথে মেলে। যে পরিস্থিতিগুলির জন্য 7th ম সুরেলা প্রভাবশালী, সেখানে একটি 14% রিঅ্যাক্ট্যান্স মডেল নির্বাচন করুন। ক্যাপাসিটারগুলির মোট সংখ্যা সর্বাধিক প্রতিক্রিয়াশীল পাওয়ার ফাঁক থেকে 1.2 গুণ কনফিগার করা উচিত। একটি 800 কেভার ক্যাপাসিটার ব্যাংক 2000 কেভার ফাঁক জন্য উপযুক্ত হতে হবে। কন্ট্রোলার স্যাম্পলিং হার অবশ্যই প্রতিক্রিয়া বিলম্বিত ≤5ms সহ ≥128 পয়েন্ট/চক্র হতে হবে। তাপ অপসারণ ডিজাইনের জন্য, প্রতি 100 কেভারের ক্যাপাসিটারগুলির জন্য তাপ অপচয় হ্রাসের 0.2 m² রিজার্ভ করুন। চুল্লিটি উল্লম্বভাবে ইনস্টল করার সময়, 10 সেমি এয়ার নালী ছাড়পত্র বজায় রাখুন।
