শিল্প ক্ষতিপূরণ ক্যাবিনেটগুলি কীভাবে মূল আনুষাঙ্গিকগুলির মাধ্যমে বিদ্যুতের গুণমান উন্নত করতে পারে?

উপস্থাপনা

শিল্প বিদ্যুৎ বিতরণ ব্যবস্থায়, প্রতিক্রিয়াশীল শক্তি হ্রাস এবং সুরেলা দূষণ হ'ল মূল কারণ যা কম বিদ্যুতের ব্যবহার, সরঞ্জামের জীবন হ্রাস এবং বিদ্যুতের ব্যয় বাড়িয়ে তোলে। পাওয়ার কোয়ালিটি ম্যানেজমেন্টের মূল ডিভাইস হিসাবে, ক্ষতিপূরণ মন্ত্রিসভার কর্মক্ষমতা চারটি প্রধান আনুষাঙ্গিকগুলির প্রযুক্তিগত সমন্বয় দ্বারা নির্ধারিত হয়: ক্যাপাসিটার ব্যাংক,সিরিজ চুল্লি, গতিশীল ক্ষতিপূরণ নিয়ামক এবং বিস্ফোরণ-প্রমাণ স্রাব প্রতিরোধক। এই নিবন্ধটি প্রতিটি আনুষাঙ্গিকটির প্রযুক্তিগত নীতিগুলি, কার্যকরী অবস্থান এবং সিস্টেম ইন্টিগ্রেশন লজিককে উদ্দেশ্যমূলকভাবে ব্যাখ্যা করবে।

ক্ষতিপূরণ সিস্টেমের মূল কার্যকরী অবস্থান

ক্ষতিপূরণ মন্ত্রিসভার মূল কাজটি হ'ল পাওয়ার ফ্যাক্টর সংশোধন এবং পাওয়ার গ্রিডের সুরেলা দমন অর্জন করা। যখন পাওয়ার ফ্যাক্টরটি 0.9 এর চেয়ে কম হয়, লাইন ক্ষতির হার 8%-15%বৃদ্ধি পাবে এবং একই সাথে বিদ্যুৎ সরবরাহ বিভাগের বিদ্যুৎ সমন্বয় ফি জরিমানা (মোট বিদ্যুতের বিলের প্রায় 3%-8%) ট্রিগার করবে। হারমোনিক বিকৃতি হার (টিএইচডি) 5% ছাড়িয়ে মোটর অতিরিক্ত গরম, বৈদ্যুতিন সরঞ্জামের ত্রুটি এবং ট্রান্সফর্মার দক্ষতা হ্রাস করবে। জাতীয় স্ট্যান্ডার্ড জিবি/টি 15576-2020 এ দৃ stic ়ভাবে বলা হয়েছে যে শিল্প ব্যবহারকারীদের জন্য পাওয়ার ফ্যাক্টরের নিম্ন সীমাটি 0.9, এবং আইইইই 519-2014 স্ট্যান্ডার্ডটি টিএইচডি 5%এর মধ্যে নিয়ন্ত্রণ করতে হবে।

গতিশীল ক্ষতিপূরণ নিয়ামকের কমান্ড প্রক্রিয়া

দ্যস্বয়ংক্রিয় শক্তি ফ্যাক্টর নিয়ামক128 পয়েন্ট/চক্র সহ একটি উচ্চ-গতির স্যাম্পলিং সার্কিটের মাধ্যমে রিয়েল টাইমে গ্রিড ভোল্টেজ এবং বর্তমান পর্বের পার্থক্য সংগ্রহ করে। যখন হঠাৎ লোড পরিবর্তনের ফলে সৃষ্ট একটি পাওয়ার ফ্যাক্টর ওঠানামা (যেমন 0.8 এর চেয়ে কম) সনাক্ত করা হয়, তখন এর এম্বেড থাকা এআরএম প্রসেসর 20 মিমি মধ্যে ফুরিয়ার ট্রান্সফর্ম গণনাটি সম্পূর্ণ করে এবং সঠিক পাওয়ার ক্যাপাসিটার স্যুইচিং নির্দেশাবলী আউটপুট দেয়। নিয়ামকের অন্তর্নির্মিত শূন্য-ক্রসিং স্যুইচিং প্রযুক্তি নিশ্চিত করে যে বর্তমান শকটি এড়াতে ভোল্টেজ জিরো পয়েন্টে স্যুইচিং ক্রিয়াটি কার্যকর করা হয়েছে। মূল প্যারামিটারের প্রয়োজনীয়তার মধ্যে রয়েছে: প্রতিক্রিয়া গতি ≤50 মিমি (জাতীয় স্ট্যান্ডার্ড উচ্চতর সীমা 200 এমএস), ক্ষতিপূরণ ক্ষমতা ত্রুটি ± 0.5kvar। 5 জি যোগাযোগ মডিউলটি প্যারামিটার থ্রেশহোল্ডগুলির দূরবর্তী পরিবর্তন এবং ত্রুটি অ্যালার্ম প্রাপ্তি সমর্থন করে।

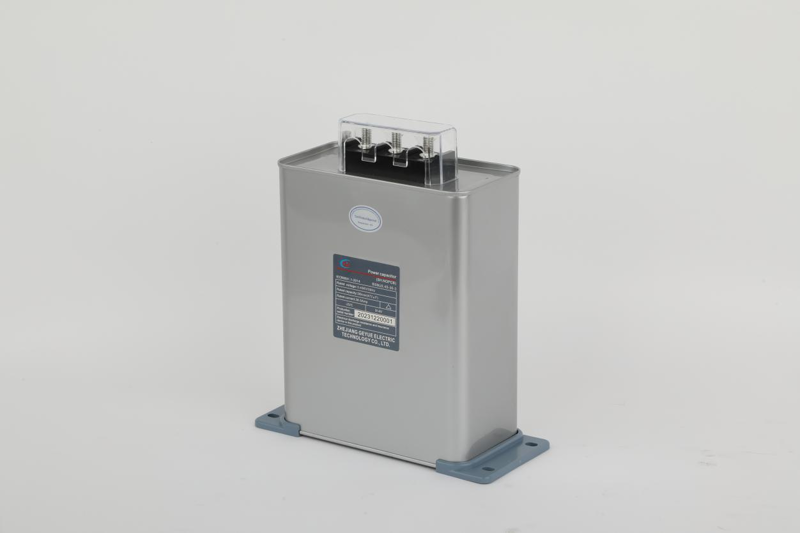

স্মার্ট ক্যাপাসিটার ব্যাংকগুলির প্রযুক্তিগত বৈশিষ্ট্য

স্মার্ট ক্যাপাসিটার ব্যাংকগুলি ক্যাপাসিটিভ প্রতিক্রিয়াশীল শক্তি সরবরাহ করে পাওয়ার গ্রিডগুলির পাওয়ার ফ্যাক্টর সংশোধন অর্জন করে। এর মূল মাধ্যমটি একটি 3.8-মাইক্রন-পুরু ধাতবযুক্ত পলিপ্রোপিলিন ফিল্ম ব্যবহার করে এবং যখন একক পয়েন্টটি পাঙ্কচার করা হয় তখন 2 বর্গ মিলিমিটারের মধ্যে মাঝারি স্ব-নিরাময় অঞ্চলটি নিয়ন্ত্রণ করতে স্প্লিট-টাইপ বাষ্পীভবন প্রযুক্তি ব্যবহার করে। ক্যাপাসিটারটি একটি চাপ প্রকাশের কাঠামো দিয়ে সজ্জিত। শেলের অভ্যন্তরের চাপ যখন 0.12 এমপিএতে পৌঁছে যায়, তখন চাপ ত্রাণ সুরক্ষা অর্জনের জন্য বিস্ফোরণ-প্রমাণ কভারটি দিকনির্দেশকভাবে ফেটে যায়। ক্যাপাসিটি কনফিগারেশনটি একটি স্টেপড শ্রেণিবদ্ধকরণ নকশা গ্রহণ করে, সাধারণত বিভিন্ন ক্ষমতা ইউনিটের 8 টি গ্রুপ যেমন 5 কেভিআর, 10 কেভিআর এবং 20 কেভিআর এবং ন্যূনতম ক্ষতিপূরণ পদক্ষেপ 5 কেভিআর সহ। 380-ভোল্ট পাওয়ার গ্রিড পরিবেশে, যখন 30 কেভারপাওয়ার ক্যাপাসিটার100 কিলোওয়াট রেটেড পাওয়ার সহ একটি মোটর জন্য ব্যাংক চালু করা হয়েছে, সিস্টেম পাওয়ার ফ্যাক্টরটি 0.75 থেকে 0.94 এ বাড়ানো যেতে পারে, যখন লাইন কারেন্টটি 28.4%হ্রাস করে। এটি জোর দেওয়া উচিত যে ক্যাপাসিটার ব্যাংক অবশ্যই একটি ফিল্টার চুল্লি দিয়ে সিরিজে পরিচালনা করতে হবে, অন্যথায় সুরেলা বর্তমান মাধ্যমটিকে অতিরিক্ত উত্তাপ এবং ব্যর্থ হওয়ার কারণ ঘটায়।

ফিল্টার চুল্লির সুরেলা নিয়ন্ত্রণ নীতি

ফিল্টার চুল্লি ইনডাকটিভ রিঅ্যাক্ট্যান্স বৈশিষ্ট্যের উপর ভিত্তি করে নির্দিষ্ট ফ্রিকোয়েন্সি ব্যান্ডগুলিতে সুরেলা দমন করে। কোর ডিজাইনটি অনুরণনমূলক ফ্রিকোয়েন্সিটিকে 189 হার্জেডে হ্রাস করতে 7% বিক্রিয়া হার ব্যবহার করে, কার্যকরভাবে 150 থেকে 650 হার্জেড হারমোনিক ফ্রিকোয়েন্সি ব্যান্ডটি সাধারণত শিল্প সরঞ্জাম দ্বারা উত্পাদিত এড়িয়ে যায়। এটি 5 তম সুরেলা উপর একটি উল্লেখযোগ্য প্রতিবন্ধকতা বর্ধন প্রভাব দেখায়। 250 হার্জেডের ফ্রিকোয়েন্সিতে, প্রতিবন্ধকতা মানটি মৌলিক তরঙ্গের তুলনায় 33 গুণ বেশি পৌঁছতে পারে, মোট সুরেলা বিকৃতি হারকে 8%এরও কম করে দমন করে। দ্যসিরিজ চুল্লিবাতাসটি ক্লাস বি ইনসুলেটিং ইপোক্সি রজন সহ ভ্যাকুয়াম কাস্ট করা হয় এবং তাপমাত্রা বৃদ্ধি 65 কেলভিনের বেশি না হয় তা নিশ্চিত করার জন্য স্তরগুলি নোমেক্স অন্তরক উপাদান দিয়ে বিচ্ছিন্ন করা হয়; বিল্ট-ইন 130 ডিগ্রি সেলসিয়াস তাপমাত্রা ফিউজ অতিরিক্ত গরম করার সময় সরাসরি সার্কিটটি কেটে দেয়। ইন্ডাকটিভ রিঅ্যাক্ট্যান্সটি মূলত উচ্চ-ফ্রিকোয়েন্সি সুরেলা স্রোতের উপর একটি ব্লকিং এফেক্ট হিসাবে প্রকাশিত হয় এবং একই সাথে সমান্তরাল ক্যাপাসিটরের মাধ্যমে প্রবাহিত সুরেলা উপাদানগুলি 60%এরও বেশি হ্রাস করে। এই পারফরম্যান্স সূচকটি পাওয়ার রিঅ্যাক্টরগুলির জন্য আইইসি 60076 আন্তর্জাতিক স্ট্যান্ডার্ডের বাধ্যতামূলক স্পেসিফিকেশনগুলি পূরণ করে।

স্রাব প্রতিরোধকদের নিরাপদ অপারেশন যুক্তি

ক্যাপাসিটারটি চালিত হওয়ার পরে স্রাব প্রতিরোধকরা অবশিষ্ট ভোল্টেজ স্রাবের জন্য দায়বদ্ধ। ব্যাকআপ প্রতিরোধকের সাথে সমান্তরালভাবে 100 কিলো-ওহম/5 কিলোওয়াটগুলির একটি প্রধান প্রতিরোধক সহ একটি দ্বৈত-চ্যানেল কাঠামো গৃহীত হয় এবং পৃষ্ঠের তাপ অপচয় হ্রাস গ্রিডটি 1.5 ওয়াট/বর্গ সেন্টিমিটারের নীচে পাওয়ার ঘনত্বকে নিয়ন্ত্রণ করে। যখন পরিবেষ্টিত তাপমাত্রা 45 ডিগ্রি সেলসিয়াসে পৌঁছে যায়, তখন অক্ষীয় প্রবাহ ফ্যানটি স্বয়ংক্রিয়ভাবে তাপ অপচয়কে বাড়ানোর জন্য সক্রিয় করা হয়। সিস্টেমটি 400-ভোল্ট গ্রিড ক্যাপাসিটারের অবশিষ্ট ভোল্টেজকে 565 ভোল্টের শিখর থেকে 3 সেকেন্ডের মধ্যে 50 ভোল্টের সুরক্ষা প্রান্তে হ্রাস করতে পারে, যা আইইসি 60831-এ উল্লিখিত 75-ভোল্টের উচ্চতর সীমাটি পূরণ করে। মেকানিকাল ইন্টারলক ডিভাইসটি স্রাবের দরজা স্বয়ংক্রিয়ভাবে সংযোগ স্থাপনের আগে স্রোতের সার্কিটকে সংযোগ স্থাপন করে।

সিস্টেম ইন্টিগ্রেশন এবং পারফরম্যান্স যাচাইকরণের মান

সম্পূর্ণ ক্ষতিপূরণ সিস্টেমটি তিন-স্তরের যাচাইকরণ পদ্ধতির মাধ্যমে যাচাই করতে হবে। কারখানা পরীক্ষার পর্যায়ে, রেটযুক্ত ভোল্টেজের 1.25 গুণ এবং 50 টি অবিচ্ছিন্ন স্যুইচিং ইমপ্যাক্ট টেস্টগুলি 2 সেকেন্ডের বেশি স্যুইচিং ব্যবধান সহ 10-সেকেন্ড সহ্য করা ভোল্টেজ পরীক্ষা করা হয়। অন-সাইট কমিশনিংয়ের সময়, পাওয়ার ফ্যাক্টর টার্গেট মানটি অবশ্যই 0.92 থেকে 0.98 এর পরিসীমাতে সেট করা উচিত এবং ওভারভোল্টেজ সুরক্ষা প্রান্তিকতা 40 ভোল্টের ত্রুটি সহনশীলতার সাথে 440 ভোল্টে কনফিগার করা আছে। অপারেশন মনিটরিংয়ের জন্য সিস্টেমটি ক্রমাগত তিনটি মূল সূচক পূরণ করতে হবে: মাসিক গড় পাওয়ার ফ্যাক্টর ≥ 0.95, মোট সুরেলা বিকৃতি হার ≤ 5%, এবং ভোল্টেজের ওঠানামা হার <2%। যখন সিস্টেমটি সনাক্ত করে যে পাওয়ার ফ্যাক্টর ওঠানামা 0.1 ছাড়িয়ে যায় বা মোট সুরেলা বিকৃতি হার 2%এরও বেশি বৃদ্ধি পায়, তখন ক্যাপাসিটার ক্ষমতা কনফিগারেশন এবং চুল্লী প্যারামিটার ম্যাচিংয়ের স্থিতি অবিলম্বে পরীক্ষা করা উচিত।
