আপনি কি এখনও ক্যাপাসিটর স্যুইচিংয়ের জন্য এসি কন্টাক্টর এবং এসএসআর ব্যবহার করছেন? এখানে কেন ইঞ্জিনিয়াররা যৌগিক সুইচগুলিতে স্যুইচ করছেন

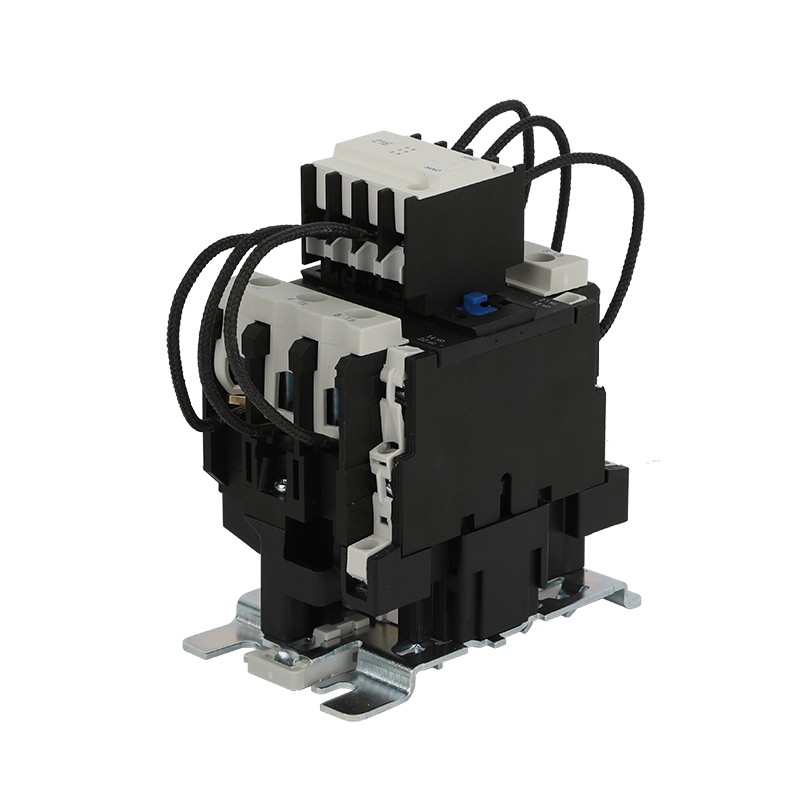

আপনি যদি কখনও দেখে থাকেন একটিক্যাপাসিটর স্যুইচিং ডিভাইসব্লো আপ—এবং আমি আক্ষরিক অর্থে উড়িয়ে দেব—আপনি জানেন আমি ঠিক কী বিষয়ে কথা বলছি। জোরে পপ. পোড়া প্লাস্টিকের গন্ধ। আপনার বসের কাছ থেকে রাগান্বিত চেহারা যখন তিনি বুঝতে পারেন যে এই মাসে তৃতীয় যোগাযোগকারী।

এখানে জিনিস. ক্যাপাসিটার স্যুইচ করা একটি লাইট বাল্ব স্যুইচ করার মত নয়। ক্যাপাসিটারগুলি প্রচলিত সুইচগুলির সাথে ভাল খেলতে পারে না। আপনি যখন একটি ডিসচার্জড ক্যাপাসিটর জুড়ে একটি কন্টাক্টর বন্ধ করেন, তখন ইনরাশ কারেন্ট স্বাভাবিক কারেন্টের 100 গুণ আঘাত করতে পারে। এটি একটি ক্লিক নয়। এটি আপনার প্যানেলের ভিতরে একটি ছোট বিস্ফোরণ ঘটছে। এবং আপনি যদি সলিড স্টেট রিলে ব্যবহার করেন, অবশ্যই, তারা দ্রুত স্যুইচ করে। কিন্তু এগুলিও গরম-সত্যিই গরম—এবং যখন আপনি প্রতি কয়েক মিনিটে সাইকেল চালান তখন সেগুলি চিরকাল স্থায়ী হয় না।

তাহলে সমাধান কি? আমি আপনাকে এমন কিছুর সাথে পরিচয় করিয়ে দিই যা সারা বিশ্বে নিঃশব্দে লো-ভোল্টেজের প্রতিক্রিয়াশীল পাওয়ার ক্ষতিপূরণ ব্যবস্থা গ্রহণ করছে। একে যৌগিক সুইচ বলা হয়। এবং একবার আপনি এটি কীভাবে কাজ করে তা বুঝতে পারলে, আপনি ভাবতে পারেন কেন আপনি আগে স্যুইচ করেননি।

একটি যৌগিক সুইচ ঠিক কি?

আমি যখন প্রথম যৌগিক সুইচের কথা উল্লেখ করি তখন বেশিরভাগ প্রকৌশলী আমাকে একটি ফাঁকা চেহারা দেওয়ার জন্য কথা বলেন। তারপর আমি তাদের একটি দেখাই, এবং তারা বলে, "অপেক্ষা করুন, তাহলে এটি একটি কন্টাক্টর এবং থাইরিস্টরের একটি বাচ্চার মতো?"

এটা আসলে খুব দূরে নয়।

একটি যৌগিক সুইচ - যাকে একটি যৌগিক সুইচ বা বুদ্ধিমান যৌগ সুইচও বলা হয় - একটি উচ্চ-ভোল্টেজ, উচ্চ-কারেন্ট থাইরিস্টর (সিলিকন-নিয়ন্ত্রিত সংশোধনকারী) একটি চৌম্বকীয় ল্যাচিং রিলে-15-এর সাথে সমান্তরালে রাখে। একটি মাইক্রোকন্ট্রোলার মাঝখানে বসে AC তরঙ্গরূপ দেখে এবং ঠিক কখন প্রতিটি ডিভাইস ফায়ার করবে তা ঠিক করে।

এখানে এর সৌন্দর্য। যখন সুইচটি চালু করার জন্য একটি আদেশ পায়, তখন থাইরিস্টরটি ভোল্টেজটি শূন্য অতিক্রম করার সঠিক মুহুর্তে প্রথমে আগুন দেয়। কোন ঢেউ. কোন ঠুং ঠুং শব্দ. শুধু একটি পরিষ্কার, নীরব সংযোগ। তারপর, কয়েক মিলিসেকেন্ড পরে, রিলেটি বন্ধ হয়ে যায় এবং কারেন্ট প্রবাহকে ধরে নেয়। থাইরিস্টর সঞ্চালন বন্ধ করে দেয়। তার মানে আর কোন তাপ উৎপাদন হবে না, কোন ভারী হিটসিঙ্ক নেই, কোন কুলিং ফ্যান আপনার ক্যাবিনেট-32-এর ভিতরে গুনগুন করছে না।

সংযোগ বিচ্ছিন্ন করার সময়, বিপরীত ঘটবে। রিলে প্রথমে খোলে, তারপর থাইরিস্টর বর্তমান জিরো ক্রসিং এ কাটঅফ পরিচালনা করে। আবার, মসৃণ এবং চাপ-মুক্ত।

কেন এটি আপনার পাওয়ার সিস্টেমের জন্য গুরুত্বপূর্ণ?

আমাকে সংখ্যায় রাখা যাক.

একটি সাধারণ এসি কন্টাক্টর একটি ক্যাপাসিটর ব্যাঙ্ক স্যুইচ করে ইনরাশ স্রোত তৈরি করতে পারে যা পুরো সিস্টেমকে চাপ দেয়। এই ঢেউগুলি কেবল কন্টাক্টরকে পরিধান করে না—এগুলি আপনার ক্যাপাসিটারগুলিকে ক্ষয় করে, আপনার পাওয়ারের গুণমানকে নষ্ট করে এবং অবশেষে অন্যান্য উপাদানগুলিকে সরিয়ে দেয়। কিছু ফিল্ড রিপোর্ট দেখায় যে প্রচলিত কন্টাক্টর ব্যবহার করে সুবিধাগুলি প্রতি ছয় থেকে বারো মাসে স্যুইচিং ডিভাইসগুলি প্রতিস্থাপন করে, তারা কতবার সাইকেল চালায় তার উপর নির্ভর করে।

যৌগিক সুইচ সম্পূর্ণরূপে ঠিক করে। যেহেতু থাইরিস্টর স্যুইচিং মুহূর্ত পরিচালনা করে এবং রিলে স্থির-স্থিতি কারেন্ট পরিচালনা করে, আপনি শূন্য ইনরাশ এবং শূন্য হারমোনিক্স পান। কোন আর্কস, কোন স্পার্ক, কোন যোগাযোগ ঢালাই -15. ফলাফল? এমন ডিভাইসগুলি পরিবর্তন করা যা হাজারের পরিবর্তে লক্ষাধিক ক্রিয়াকলাপ শেষ করে৷

তারপর গরম সমস্যা আছে। সলিড স্টেট রিলে (এসএসআর) কিছু অ্যাপ্লিকেশনের জন্য দুর্দান্ত, কিন্তু ক্যাপাসিটর স্যুইচিং-এ তারা একটি মারাত্মক ত্রুটির শিকার হয়: পরিবাহী ক্ষতি। একটি SSR মূলত একটি অর্ধ-পরিবাহী অবস্থায় থাকে যখন এটি চালু থাকে, যার মানে এটি সর্বদা তাপ উৎপন্ন করে। একটি শক্তভাবে প্যাক করা প্যানেলে কয়েকটি স্ট্যাক করার চেষ্টা করুন এবং আপনি দ্রুত শীতল সমস্যায় পড়বেন। একজন ইঞ্জিনিয়ারিং ম্যানেজার আমাকে বলেছিলেন যে তার দলকে তাদের এসএসআর-ভিত্তিক ক্ষতিপূরণকারীর জন্য বায়ুপ্রবাহ নালীগুলিকে ফিট করার জন্য একটি সম্পূর্ণ নিয়ন্ত্রণ মন্ত্রিসভা পুনরায় ডিজাইন করতে হবে।

যৌগিক সুইচগুলিতে সেই সমস্যা নেই। একবার রিলে গ্রহণ করলে, থাইরিস্টর সম্পূর্ণরূপে বন্ধ হয়ে যায়। স্থির-স্থায়ী অপারেশনের সময় বিদ্যুৎ খরচ？ প্রায় শূন্য। আমরা প্রতি সুইচ-7-এ 1.5 VA বা তার কম সম্পর্কে কথা বলছি। এটি একটি টাইপো না.

আপনি এই বাস্তব বিশ্বে কোথায় পাবেন?

আপনি কম-ভোল্টেজের প্রতিক্রিয়াশীল পাওয়ার ক্ষতিপূরণ সিস্টেমে কম্পাউন্ড সুইচগুলি দেখতে পাবেন এমন সবচেয়ে সাধারণ জায়গা—যে ধরনের আপনি কারখানা, শপিং মল, অফিস বিল্ডিং এবং ডেটা সেন্টারে খুঁজে পান। মোটর, ট্রান্সফরমার বা ইন্ডাকটিভ লোড সহ যেকোন সুবিধার পাওয়ার ফ্যাক্টর সংশোধন করার জন্য ক্যাপাসিটরের প্রয়োজন এবং সেই ক্যাপাসিটারগুলির জন্য এমন ডিভাইসগুলি স্যুইচ করা দরকার যা কয়েক হাজার চক্রের পরে আলাদা হবে না।

একটি বাস্তব বিশ্বের উদাহরণ নিন। একটি বড় শপিং মলের সেন্ট্রাল এয়ার কন্ডিশনার সিস্টেমটি প্রতিদিন কয়েক ডজন বার তার ক্যাপাসিটর ব্যাঙ্কে সাইকেল চালাচ্ছিল। তাদেরএসি কন্টাক্টরপ্রতি আট মাসে ব্যর্থ হয়েছিল। বুদ্ধিমান যৌগিক সুইচগুলিতে স্যুইচ করার পরে, সিস্টেমটি কেবলমাত্র উন্নত ক্ষতিপূরণ দক্ষতা থেকে 18 শতাংশ শক্তি খরচ কমিয়েছে এবং প্রতিস্থাপনের খরচ সম্পূর্ণভাবে বাদ দিয়েছে-। সুইচগুলো এখন তিন বছর ধরে চলছে। কোন ব্যর্থতা. কোন রক্ষণাবেক্ষণ কল. রক্ষণাবেক্ষণ তত্ত্বাবধায়ক এখনও এটি সম্পর্কে কথা বলছেন যেন আমি একরকম উইজার্ড।

যৌগিক সুইচগুলি তিন-ফেজ এবং একক-ফেজ ক্ষতিপূরণ উভয়ই পরিচালনা করে। ডেল্টা-সংযুক্ত ক্যাপাসিটর ব্যাঙ্ক সহ তিন-ফেজ সিস্টেমের জন্য, আপনি একটি সাধারণ-ক্ষতিপূরণ টাইপ সুইচ ব্যবহার করতে পারেন। স্প্লিট-ফেজ Y-সংযুক্ত সেটআপগুলির জন্য, এমন ডেডিকেটেড মডেল রয়েছে যা প্রতিটি ফেজকে স্বাধীনভাবে পরিবর্তন করে-7। বেশিরভাগ নির্মাতারা 220V থেকে 690V পর্যন্ত রেট করা মডেল অফার করে, যার নিয়ন্ত্রণ ক্ষমতা 10 kvar থেকে 50 kvar- পর্যন্ত।

বুদ্ধিমান বৈশিষ্ট্যগুলি আপনি জানেন না যে আপনার প্রয়োজন

এখানে যৌগিক সুইচ সত্যিই আকর্ষণীয় হয়ে ওঠে। কারণ তাদের অনবোর্ডে একটি মাইক্রোকন্ট্রোলার রয়েছে, তারা কেবল বোবা সুইচ নয়। তারা স্মার্ট।

আরও ভালগুলি অন্তর্নির্মিত সুরক্ষাগুলির সাথে আসে যা আপনি একটি স্ট্যান্ডার্ড কন্টাক্টর বা SSR-এ পাবেন না। ভোল্টেজ ফেজ ক্ষতি সুরক্ষা - যদি সিস্টেম একটি ফেজ হারায়, সুইচ বন্ধ করতে অস্বীকার করে। আন্ডারভোল্টেজ সুরক্ষা—যদি সরবরাহ প্রায় 80 শতাংশের নিচে নেমে যায়, সুইচটি খোলা থাকে। স্ব-নির্ণয়ের ত্রুটি সুরক্ষা - যদি একটি উপাদান অভ্যন্তরীণভাবে ব্যর্থ হয়, তবে সুইচটি কাজ করার চেষ্টা করবে না। কারও কারও কাছে তাপমাত্রা সেন্সর এবং যোগাযোগ পোর্ট (RS232 বা RS485) রয়েছে যাতে আপনি তাদের দূরবর্তীভাবে পর্যবেক্ষণ করতে পারেন এবং প্যানেল-15-16-এ না গিয়েই ত্রুটি সংক্রান্ত সতর্কতা পেতে পারেন।

আপনার রক্ষণাবেক্ষণের রুটিনের জন্য এর অর্থ কী তা নিয়ে ভাবুন। লাইভ প্যানেলের ভিতরে ঘুরতে প্রতি মাসে কাউকে পাঠানোর পরিবর্তে, আপনি একটি কম্পিউটারে বসে দেখতে পারেন যে কোন সুইচগুলি কাজ করছে এবং কোনটি মনোযোগ দেওয়া দরকার৷ একাধিক বিল্ডিং চালানো সুবিধা পরিচালকদের জন্য, এটি একটি গেম-চেঞ্জার।

আসুন ডাউনসাইডস সম্পর্কে সৎ হই

কোন পণ্য নিখুঁত নয়, এবং যৌগিক সুইচগুলির সীমাবদ্ধতা রয়েছে।

প্রধান এক জটিলতা। একটি যৌগিক সুইচে একটি সাধারণ কন্টাক্টর-থাইরিস্টর, রিলে, কন্ট্রোল সার্কিট, জিরো-ক্রসিং ডিটেক্টরের চেয়ে বেশি উপাদান থাকে। আরও অংশ মানে আরও জিনিস যা ব্যর্থ হতে পারে। অনুশীলনে, বেশিরভাগ ব্যর্থতা ঘটে যখন নির্মাতারা কোণগুলি কেটে দেয় এবং কম নির্দিষ্ট থাইরিস্টর ব্যবহার করে। একটি সঠিকভাবে ডিজাইন করা যৌগিক সুইচ 2500V এর উপরে রেট করা থাইরিস্টর ব্যবহার করে এবং সিস্টেমটি দেখতে পারে এমন সর্বোচ্চ স্রোতের জন্য মাপের। সস্তা সংস্করণ না. এবং যারা সস্তা সংস্করণ ব্যর্থ-30.

অন্য নেতিবাচক দিক হল প্রাথমিক খরচ। একটি যৌগিক সুইচ একটি এসি কন্টাক্টরের চেয়ে বেশি খরচ হয়। আপনি যদি ক্রয় অর্ডারে লাইন আইটেমগুলি দেখে থাকেন তবে কন্টাক্টরটি সস্তা দেখায়। কিন্তু আপনি একবার প্রতিস্থাপনের খরচ, ডাউনটাইম এবং প্রতি বছর ব্যর্থ ইউনিটগুলিকে অদলবদল করার জন্য শ্রমের উপর ভিত্তি করে, গণিত দ্রুত পরিবর্তন হয়।

বেশিরভাগ ইঞ্জিনিয়ারদের সাথে আমি কাজ করেছি, যৌগগুলিতে স্যুইচ করার জন্য পেব্যাক সময়কাল ছয় থেকে আঠারো মাসের মধ্যে। এর পরে, এটি বিশুদ্ধ সঞ্চয়।

কিভাবে সঠিক যৌগিক সুইচ চয়ন করবেন?

আপনি যদি সুইচটি তৈরি করতে প্রস্তুত হন—শ্লেষের উদ্দেশ্যে—এখানে কী সন্ধান করতে হবে।

প্রথমত, রেটেড ভোল্টেজ এবং নিয়ন্ত্রণ ক্ষমতা পরীক্ষা করুন। বেশিরভাগ সিস্টেম 220V (একক-ফেজ) বা 380V (তিন-ফেজ) এ চলে। আপনার সুইচটি আপনার সিস্টেম ভোল্টেজের সাথে মেলে এবং আপনার ক্যাপাসিটর ব্যাঙ্কের kvar রেটিং পরিচালনা করতে হবে। সাধারণ রেটিং তিন-ফেজ সিস্টেমের জন্য 50 kvar এবং একক-ফেজ সেটআপের জন্য 15 kvar- পর্যন্ত যায়।

দ্বিতীয়ত, যান্ত্রিক জীবন রেটিং দেখুন। একটি ভাল যৌগিক সুইচ কমপক্ষে এক মিলিয়ন যান্ত্রিক অপারেশন-7 এর জন্য রেট করা উচিত। এটি একটি সাধারণ যোগাযোগকারীর চেয়ে মাত্রার অর্ডার ভাল।

তৃতীয়ত, বুদ্ধিমান বৈশিষ্ট্যগুলি এড়িয়ে যাবেন না। আপনি যদি যাইহোক একটি যৌগ সুইচের জন্য অর্থপ্রদান করেন তবে ফেজ লস সুরক্ষা, আন্ডারভোল্টেজ লকআউট এবং যোগাযোগ ক্ষমতা সহ একটি পান। এই অতিরিক্ত বৈশিষ্ট্যগুলি যোগ করার জন্য প্রায় কিছুই খরচ করে না কিন্তু রাস্তার নিচের সমস্যা সমাধানের সময় আপনাকে হাজার হাজার বাঁচাতে পারে।

চতুর্থ, পরিবেষ্টিত তাপমাত্রা রেটিং পরীক্ষা করুন। ভাল সুইচগুলি -25°C থেকে +70°C রেট করা হয়। আপনি যদি বাইরে বা শর্তহীন বৈদ্যুতিক ঘরে ইনস্টল করেন তবে সেই পরিসরটি গুরুত্বপূর্ণ।

এবং এখানে একটি টিপ রয়েছে যা বেশিরভাগ ক্যাটালগ আপনাকে বলবে না: যৌগিক সুইচগুলি ক্যাপাসিটর বা ডামি লোড সংযুক্ত ছাড়া কাজ করবে না। এটি একটি বাগ নয় - এটি একটি নিরাপত্তা বৈশিষ্ট্য৷ শুধু একটি মাল্টিমিটার দিয়ে বেঞ্চ টেস্ট করার চেষ্টা করবেন না এবং ভাববেন কেন কিছুই হয় না-।

নীচের লাইন

এসি কন্টাক্টরকিনতে সস্তা এবং নিজের জন্য ব্যয়বহুল। সলিড স্টেট রিলে দ্রুত কিন্তু গরম এবং শক্তি-ক্ষুধার্ত। যৌগিক সুইচগুলি ঠিক মাঝখানে বসে - তারা থাইরিস্টরের মতো স্যুইচ করে এবং রিলে-এর মতো দৌড়ায়। তারা আপনাকে শূন্য ইনরাশ, শূন্য হারমোনিক্স, প্রায় শূন্য শক্তি খরচ এবং দশগুণ আয়ু দেয়।

আপনি যদি এখনও পুরানো-স্কুল কন্টাক্টরগুলির সাথে ক্যাপাসিটরগুলি পরিবর্তন করে থাকেন বা অতিরিক্ত উত্তপ্ত SSR প্যানেলের সাথে লড়াই করে থাকেন, তাহলে নিজেকে একটি প্রশ্ন জিজ্ঞাসা করার সময় এসেছে: আপনি আরও ভাল কিছু চেষ্টা করার আগে আর কতগুলি ব্লোন কন্টাক্টর প্রতিস্থাপন করতে চলেছেন？?

নীচের পণ্যের পৃষ্ঠাগুলিতে সম্পূর্ণ স্পেসিফিকেশন এবং অ্যাপ্লিকেশন গাইড রয়েছে। সেগুলি পরীক্ষা করে দেখুন, এবং আপনার বিদ্যমান সিস্টেমে যৌগিক সুইচগুলিকে একীভূত করার বিষয়ে আপনার যদি প্রশ্ন থাকে তবে আমাকে একটি লাইন দিন। আমি করেছি
